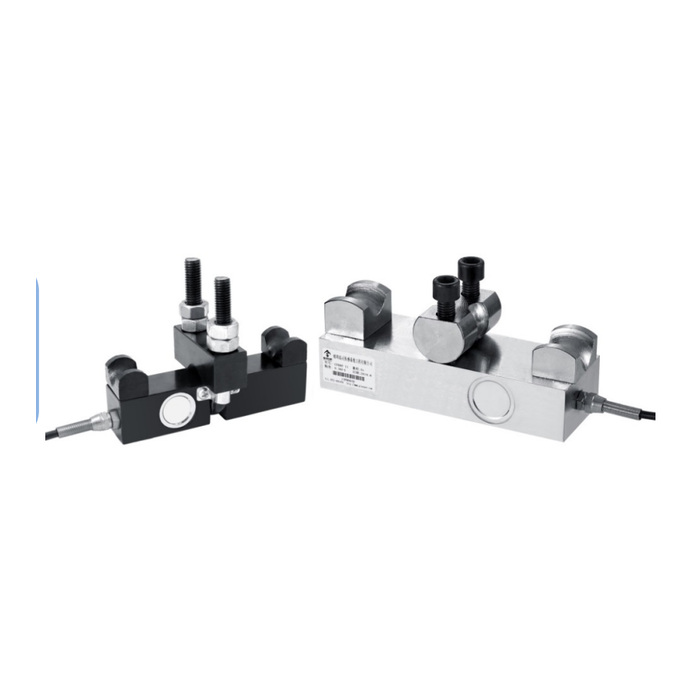

Die METRAVON MV-LC0117 misst die Reaktion einer definierten Kontaktanordnung am Drahtseil. Die Familie von 1–30 t umfasst mehrere Bauformen. Zur Auswahl gehören Seildurchmesser und Einbauraum ebenso wie die Spannung. Der Familienhöchstwert sagt nicht, dass jedes Seil in jede Bauform passt oder eine Anzeige bereits die Hakenlast angibt.
MV-LC0117 auf Seil und Messstelle abstimmen

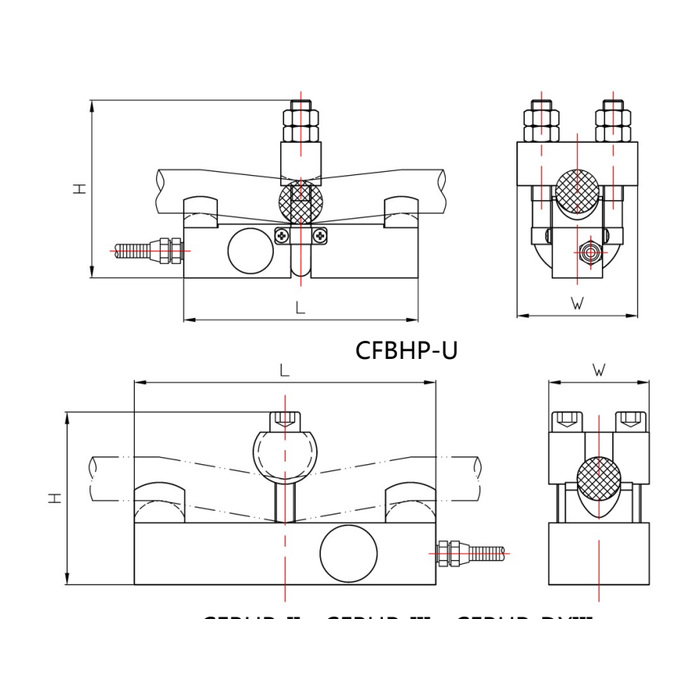

| Anordnung | Seil / Signal | Einbau- oder Kanalreferenz |
|---|---|---|
| Kompakt 1–5 t | Ø6–26 mm | L / W / H: 140 / 65 / 110 mm |
| 1–10 t | Ø6–24 mm | L / W: 180 / 60 mm; H: 85–110 mm |
| 10–20 t | Ø20–40 mm | L / W: 200 / 84 mm; H: 110–140 mm |
| 15–30 t | Ø30–50 mm | L / W: 220 / 94 mm; H: 110–150 mm |
| Brückenausgang | 1.0–2.0 mV/V; ±0.05 mV/V | Gelieferte Nennempfindlichkeit bestätigen. |
| Brückenspeisung | 5–12 V DC | Beide Widerstandsversionen mit Leser prüfen. |
Geben Sie Nenn- und gemessenen Seildurchmesser, Konstruktion, Zustand und verfügbare gerade Länge an. Beschreiben Sie, ob das Seil an den Kontakten vorbeiläuft und wo Biegungen, Endverbindungen oder Hindernisse liegen. Kontaktabstand und aufgeprägte Auslenkung beeinflussen den Zusammenhang von Seilspannung und gemessener Reaktion. Bestätigen Sie deshalb Seil und Sensoranordnung gemeinsam.
Den vollständigen Einbauraum reservieren
Die überlappenden Lastgruppen bezeichnen verschiedene Anordnungen. Die kompakte 1–5-t-Version nimmt laut Referenz 6–26 mm Seil auf; die andere 1–10-t-Anordnung nennt 6–24 mm. Selbst bei gleicher Arbeitskraft können Anschlussraum und Seilkontakt unterschiedlich sein. Lassen Sie die konkrete Kombination aus Seil, Last und Zeichnung bestätigen. Die Höhenintervalle sind keine Anleitung zum beliebigen Verstellen.
Die gelieferte Messbrücke identifizieren
Der Ausgang ist mit 1.0–2.0 mV/V und einer Toleranz von ±0.05 mV/V angegeben. Es erscheinen zwei Widerstandspaare: 380 ±30 / 350 ±5 Ω oder 750 ±30 / 700 ±5 Ω für Ein- und Ausgang. Bestätigen Sie die gelieferte Brücke, ihre Nennempfindlichkeit und die 5–12 V DC Speisung mit dem Leser. Übernehmen Sie keine Skalierung nur wegen eines gleichen Steckers.
Eine Messbrücke bestätigt keinen mitgelieferten Überlastcontroller, kein Relais und keinen 4-20 mA Ausgang. Führen Sie Erfassung, Anzeige und erforderliche Alarmkomponenten mit ihren Schnittstellen getrennt auf. Die Kabelreferenz beträgt 3 m bei Ø5 mm; prüfen Sie −20…+70 °C, IP66, Werkstoff und Feldanschlüsse für die tatsächliche Messstelle.
Seilspannung und Maschinenlast getrennt prüfen
Ermitteln Sie die angezeigte Seilspannung im freigegebenen Seilverlauf mit geeigneten Referenzen. Bei einer eingescherten Hebeanlage hängt die Beziehung zur Hakenlast von der Einscherung und den relevanten mechanischen Einflüssen ab. Legen Sie fest, ob das System Seilspannung oder eine daraus berechnete Maschinenlast anzeigen soll, und prüfen Sie genau diese Größe.
Die Nichtlinearität ist mit ±0.3–0.5% FS angegeben, Hysterese und Wiederholbarkeit jeweils mit ±0.3% FS. Vergleichen Sie die benötigten Betriebspunkte und wiederholten Werte nach dem vereinbarten Einbau- oder Einstellverfahren. Ein plausibler Wert allein bestätigt keine Hebe-Schutzfunktion. Senden Sie Seilkonstruktion, Durchmesser, Normal- und Spitzenspannung, Kontaktfotos, Bewegung, Platz und Steuerungsdaten für ein Angebot.
Fragen zu Seilwechsel und Steuerung
Q1. Bleibt die Kalibrierung nach einem Seilwechsel gültig?
Andere Durchmesser, Konstruktionen, Steifigkeiten oder Kontakte können die Umsetzung von Spannung in Reaktion ändern. Prüfen Sie die freigegebene Anordnung und wiederholen Sie die nötigen Referenzen, auch wenn die Nennlastklasse gleich bleibt.
Q2. Ist der angezeigte Tonnenwert die Hakenlast?
Nur bei einer geprüften Umrechnung für die konkrete Hebeanlage. Definieren Sie Messgröße und Einscherung sowie die relevanten mechanischen Beziehungen und verifizieren Sie die gewünschte Lastanzeige.
Q3. Ist ein Überlast-Sicherheitscontroller enthalten?
Die Daten beschreiben einen Brückensensor. Controller, Versorgung, Verdrahtung, Alarmlogik und erforderliche Anwendungsnachweise sind gesondert zu bestätigen. Die Abnahme betrifft die vollständige Funktion.
