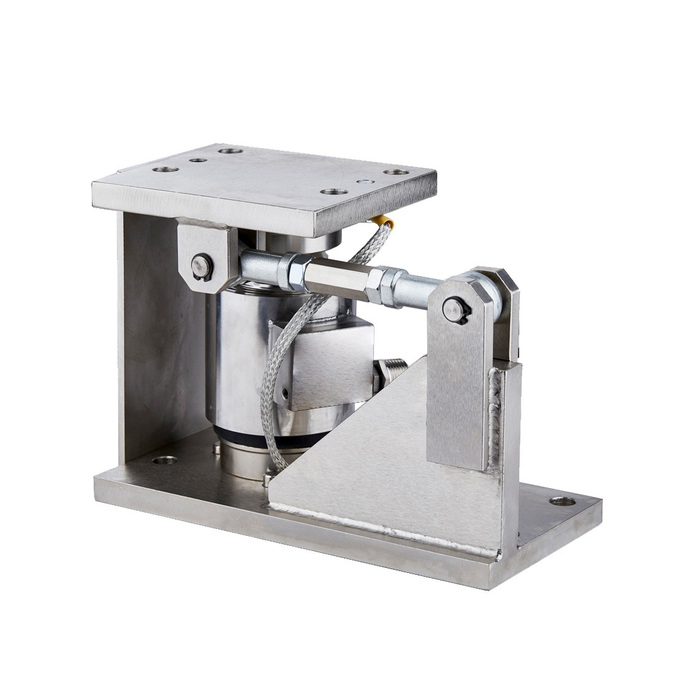

METRAVON MV-WM0018 เป็นโมดูลชั่งน้ำหนักแบบเสา มีชุดโหลดเซลล์อยู่กลางและก้านเชื่อมด้านข้างปรับได้ระหว่างจุดรองรับล่างกับแผ่นบน พิกัดที่ระบุในเอกสารคือ 5, 10, 20, 30, 50 t การปรับก้านเป็นส่วนหนึ่งของการติดตั้ง ไม่ใช่คำแนะนำให้สร้างแรงพรีโหลดตามอำเภอใจ พิจารณาการเคลื่อนตัวของถังและแรงแนวนอนก่อนจัดวางหลายโมดูลร่วมกัน
กำหนดว่าก้านด้านข้างต้องควบคุมการเคลื่อนตัวใด
ทำเครื่องหมายทิศทางก้านแต่ละตัวบนแบบแปลนถัง พิจารณาผลของการขยายตัว การเติม การระบาย และอุปกรณ์ที่เชื่อมต่อกับตำแหน่งรองรับ การปรับก้านในทิศต้านกันอาจจำกัดถังต่างจากแบบ แม้แต่ละโมดูลดูเหมือนประกอบถูกต้อง ขอแรงที่ยอมให้และขั้นตอนปรับของชุดที่เลือก เกลียวปรับอย่างเดียวไม่ระบุระยะเคลื่อนที่ แรงบิดสร้างแรงดึง หรือพิกัดรับแรงด้านข้าง
ใช้ขนาดโมดูลชั่งน้ำหนักแบบเสาเพื่อจัดพื้นที่
แบบที่มีอยู่ระบุความยาวฐาน 265 mm ความยาวส่วนบน 150 mm และความสูงรวม 190.5 mm เป็นเพียงขนาดอ้างอิงเบื้องต้นของชุดที่แสดง ไม่ใช่แบบอนุมัติแยกสำหรับทุกพิกัด นอกจากพื้นที่ฐาน ต้องตรวจระยะด้านก้านและทางเข้าถึงข้อต่อ ก่อนทำฐานราก ขอแบบตำแหน่งยึด ค่าความคลาดเคลื่อน ผิวสัมผัส และทางออกสายของพิกัดที่เลือก เผื่อทางถอดโหลดเซลล์ภายหลังเมื่อถังได้รับการค้ำยันแยกอย่างอิสระ
| รายการ | ค่า | สิ่งที่ต้องตรวจ |
|---|---|---|
| พิกัดที่มีเอกสาร | 5, 10, 20, 30, 50 t | พิกัดอื่นต้องมีข้อเสนอและแบบชุดประกอบ |
| การเชื่อมด้านข้าง | ก้านปรับได้ | ยืนยันทิศยึดรั้ง การปรับ และแรงที่ยอมให้ |
| ความยาวฐานอ้างอิง | 265 mm | ใช้จัดพื้นที่ อนุมัติแบบพิกัดที่เลือกก่อนผลิตโครงสร้าง |
| ความยาวส่วนบนอ้างอิง | 150 mm | ตรวจรอยต่อถังและตำแหน่งสัมผัสถ่ายแรงจริง |
| ความสูงรวมอ้างอิง | 190.5 mm | แบบเดียวไม่ยืนยันว่าทุกพิกัดมีรูปทรงเท่ากัน |
แยกพิกัดชั่งจากแรงในชิ้นส่วนยึดรั้งและพุก
พิกัดหน่วยตันไม่ได้ระบุความสามารถต้านแรงยกของก้าน และไม่ได้รับรองความแข็งแรงของโครงเหล็ก กำหนดแรงปฏิกิริยาแนวตั้งแยกจากแรงแนวนอนหรือแรงยก ความสามารถยึดรั้งที่อ้างต้องผูกกับเส้นทางถ่ายแรงที่ชัดเจนผ่านโมดูล พุก และโครงสร้างถัง โครงสร้างแบบเสาก็ไม่ได้กำหนดมุมโยกหรือระยะคืนตัวอัตโนมัติ หากไม่มีข้อกำหนดของโหลดเซลล์และการติดตั้งจริง
ตรวจค่าน้ำหนักเมื่อกระบวนการทำให้ถังเคลื่อนตัว
บันทึกว่าค่าที่เปลี่ยนสัมพันธ์กับการย้ายวัสดุจริง อุณหภูมิ การขยับท่อ หรือการสัมผัสชิ้นส่วนยึดรั้งหรือไม่ ประเมินระบบที่ติดตั้งด้วยโหลดอ้างอิงที่ตกลงกันในสภาวะกระบวนการที่เกี่ยวข้อง ค่าถังเปล่าที่ทำซ้ำได้ในสภาวะเดียวไม่ยืนยันการตอบสนองเหมือนกันตลอดการทำงาน ตรวจการปรับก้าน จุดรองรับ และสิ่งที่เชื่อมต่อก่อนสอบเทียบใหม่เพื่อชดเชยการเปลี่ยนแปลงที่ยังไม่ทราบสาเหตุ เก็บบันทึกการปรับที่อนุมัติแล้ว เพื่อไม่ให้การบำรุงรักษาเปลี่ยนการจัดวางระบบวัดโดยไม่ตั้งใจ
ระบุชุดประกอบทั้งหมดในคำขอใบเสนอราคา
แจ้งพิกัดที่ต้องการและขอข้อมูลไฟฟ้ากับการสอบเทียบพร้อมข้อเสนอด้านกลไก แบบขนาดไม่ได้กำหนดค่าความไว ไฟเลี้ยง ความต้านทานบริดจ์ หรือโปรโตคอลดิจิทัลร่วมกันทุกเวอร์ชัน ระบุเครื่องอ่าน ช่วงชั่งที่ใช้งานจริง และสภาพแวดล้อมเพื่อจับคู่โหลดเซลล์กับระบบอ่าน ขอเอกสารยืนยันวัสดุ การซีล และการรับรองที่จำเป็น พิกัดนอกเหนือจากห้าค่าที่ระบุต้องมีข้อเสนอและแบบที่ยืนยันพิกัดชุดประกอบ ไม่ควรขยายช่วงจากโหลดเซลล์แบบเสาที่มีลักษณะคล้ายกัน
เปรียบเทียบการจัดวางโมดูลชั่งน้ำหนักแบบอื่น. เมื่อเปลี่ยนอุปกรณ์ ให้เทียบรอยต่อ ทิศทางก้าน และทางเข้าบำรุงรักษา พิกัดเท่ากันไม่ยืนยันว่าติดตั้งแทนกันได้
ขอใบเสนอราคา MV-WM0018. ส่งพิกัดที่ต้องการ การเคลื่อนตัวของถัง แรงปฏิกิริยาแต่ละจุด ทิศทางก้านที่เสนอ และแบบพื้นที่ติดตั้ง
ขีดจำกัดพิกัดและการปรับก้าน
Q1. โครงสร้างแบบเสายืนยันว่ามีรุ่น 100 t หรือไม่?
พิกัดโมดูลที่มีเอกสารสิ้นสุดที่ 50 t โหลดเซลล์ตระกูลที่รับโหลดสูงกว่าหรือภาพคล้ายกันไม่ยืนยันว่าชุดนี้เสนอขายที่ 100 t ต้องขอการยืนยันพิกัด แบบ และสมรรถนะอย่างชัดเจนสำหรับความต้องการนี้
Q2. ควรขันปลายก้านทั้งสองจนไม่สามารถเคลื่อนตัวได้เลยหรือไม่?
ใช้ขั้นตอนยึดรั้งและปรับที่อนุมัติแล้ว การขันตามอำเภอใจเพื่อกำจัดการเคลื่อนตัวทั้งหมดอาจสร้างแรงที่ไม่ได้ออกแบบไว้ สภาพที่ถูกต้องต้องกำหนดตามการจัดวางถังและเวอร์ชันโมดูลจริง
Q3. คำว่าแบบเสาระบุว่าโหลดเซลล์โยกได้มากเท่าใดหรือไม่?
ชื่อโครงสร้างไม่ระบุมุมหรือระยะเคลื่อนที่ที่ยอมให้ ตรวจฐานรองโหลดเซลล์ รูปทรงชิ้นส่วนยึดรั้ง และการเคลื่อนตัวที่อนุญาตสำหรับชุดพิกัดที่เลือก
