MV-LC0141 датчик растяжения и сжатия с резьбовыми концами

Бренд:METRAVON

Модель:MV-LC0141

Выходной сигнал: 1.5–2.0 mV/V; ±0.05 mV/V; уточнить версию

Питание: Питание моста 5–12 V DC

Степень защиты: IP65; −20…+70 °C

Диапазон измерения: Семейство 500 kg–300 t; уточнить исполнение

Описание:METRAVON MV-LC0141 для осевой силы: проверьте резьбы, длину и исполнение моста. Пришлите цикл нагрузки и чертежи соединений для выбора версии и подготовки предложения.

METRAVON MV-LC0141 измеряет осевое растяжение и сжатие через наружные резьбовые концы. Документированное семейство охватывает 500 kg–300 t. Размеры, соединения и электрические данные зависят от версии. Название модели не подтверждает сохранение старых деталей и настройки усилителя.

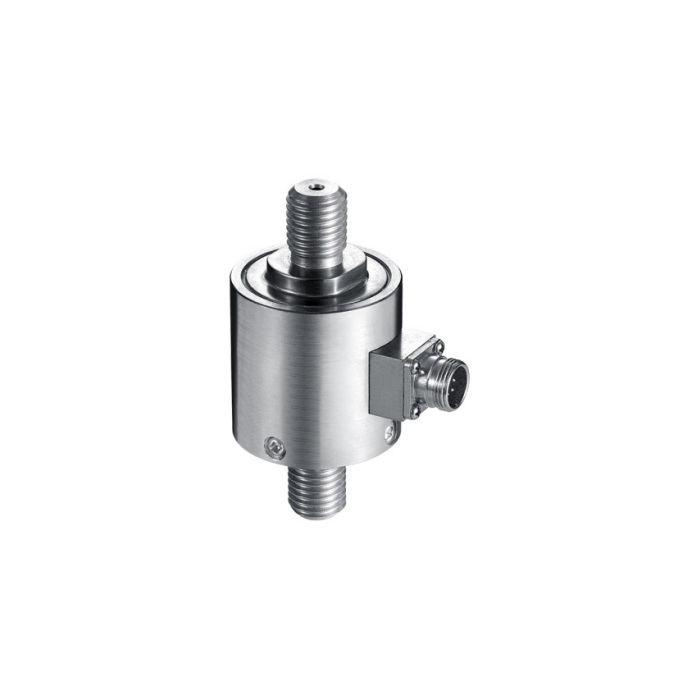

MV-LC0141 с наружными резьбами и боковым подключением — Номинал и полное электрическое исполнение задают вместе.

Определите мост и типоразмер MV-LC0141

Указан выход 1.5–2.0 mV/V с ±0.05 mV/V. Варианты входа — 380 ±30 или 750 ±30 Ω, выхода — 350 ±5 или 700 ±5 Ω. Запросите фактическое сочетание и чувствительность поставки. Данные не связывают значения с номиналами и не разрешают произвольное сочетание.

Группа номинала	Диаметр / длина L	Условие соединения
500 kg–2 t	45 / 95 mm	Подтвердите наружную M16 × 2.
3–5 t	60 / 140 mm	Нужны ответные детали M24 × 3.
8–10 t	60 / 150 mm	Резьба меняется на M30 × 3.5.
30 t / 50 t	94 mm; L240 / 270 mm	M45 × 4.5 и M64 × 3 различаются.
300 t	185 / 500 mm	Проверьте M130 × 6 и всю силовую раму.
Нелинейность	±0.05–0.1% FS	Не суммарная ошибка готовой машины.

Одинаковый диаметр не сохраняет соединение

Группы 3–5 и 8–10 t имеют диаметр 60 mm при разных длине и резьбе. У 30 и 50 t общий диаметр также не сохраняет соединение. Сравнивайте полную строку и ответные детали до согласования прежней силовой цепи.

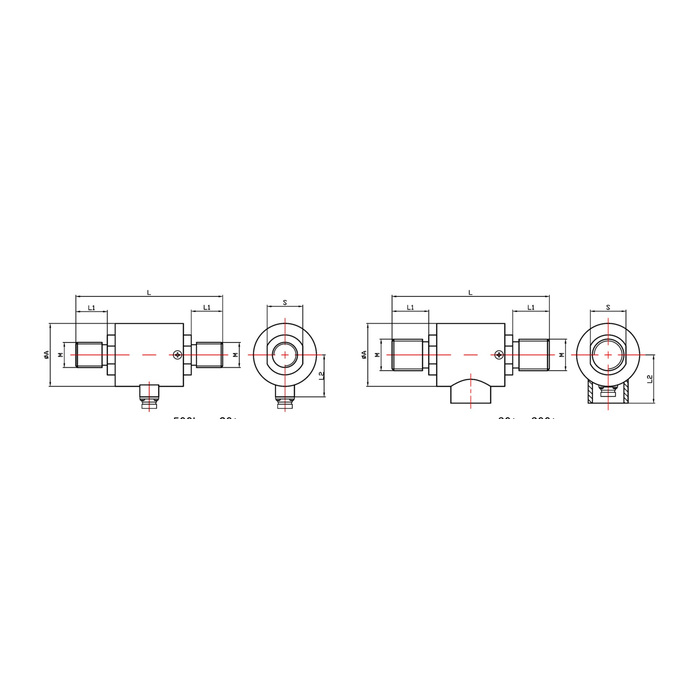

Контуры MV-LC0141 с соединениями по номиналу — Одинаковый диаметр не подтверждает одинаковую резьбу.

Учтите детали и доступ к кабелю

Детали соединения, доступ затяжки и кабель либо разъём добавляются к длине. Справочный кабель 3 m диаметром 5 mm не подтверждает наличие показанного разъёма в комплекте. Уточните окончание, ответную часть и кабель. Больший номинал датчика не увеличивает прочность соседних узлов.

Мост работает от 5–12 V DC. Проверьте питание и вход по поставляемым сопротивлениям, особенно при общем питании каналов. Не копируйте только усиление. Итоговый канал должен показывать нужные знаки и единицы в обоих направлениях.

Проверка двух направлений после сборки

Приложите эталонные усилия растяжения и сжатия, запишите нуль, знак, повторение и возврат. Испытание выдержки согласуют отдельно: ±0.05% FS ползучести не задаёт длительность. Эти данные не заменяют приёмку установленной системы.

IP65 и −20…+70 °C относятся к модели; проверьте готовое подключение на месте. Для запроса нужны подтверждённый номинал, чертежи соединений, цикл и полные данные моста. Проверяйте прибор и механику вместе на полезных усилиях.

Вопросы об исполнениях и замене

Q1. 750 Ω всегда относится к большим номиналам?

Такое соответствие не документировано. Уточните вход, выход и чувствительность предлагаемого датчика для проверки питания измерителя.

Q2. Кабель 3 m включает оба разъёма?

Длина не определяет тип, функции контактов или комплект. Укажите нужное окончание и подтвердите состав поставки.

Q3. Подойдут ли соединения 5 t для 10 t?

Диаметр похож, но M24 × 3 меняется на M30 × 3.5 и L растёт. Сравните оба соединения и раму целиком.

Согласовать соединения и мост MV-LC0141
