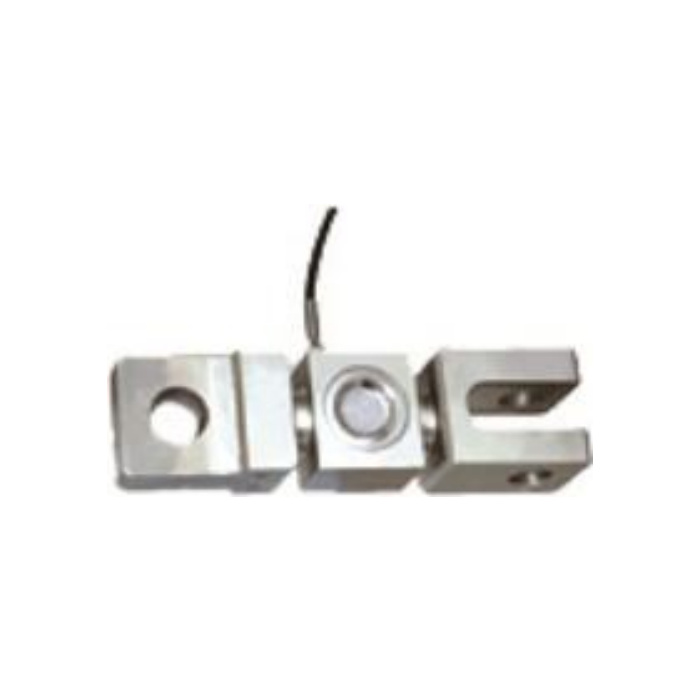

METRAVON MV-LC0088 в описанном аналоговом исполнении — датчик растяжения на 2–10 t. Важен весь силовой путь между двумя соединениями. Номинал, геометрия и прибор должны соответствовать друг другу. Более широкий диапазон общей серии не расширяет диапазон этой модели.
Выбрать MV-LC0088 по реальному силовому пути
Покажите точки приложения силы и соединения, которым нужна подвижность. Смещение или заблокированный шарнир могут создать изгиб и боковую нагрузку. Используйте максимальную расчётную силу проекта с учётом ускорений, ударов и рабочих циклов. Одной статической нагрузки недостаточно для выбора исполнения.
| Проверка | Данные модели | Значение для выбора |
|---|---|---|
| Аналоговый диапазон | 2–10 t | Не расширять до 25 t по общей серии. |
| Выход моста | 2.0 ±0.015 mV/V | Согласовать со входом прибора. |
| Возбуждение | 10–12 V DC | Проверить реальный канал. |
| Вход / выход | 380 ±5 / 350 ±2 Ω | Сопротивление не подтверждает соединения. |
| Точность | 0.3% FS | Относится к полному диапазону. |
| Среда | −40…+85 °C; IP67/IP68 | Подтвердить исполнение и воздействие. |
Смонтировать соединения без дополнительного изгиба

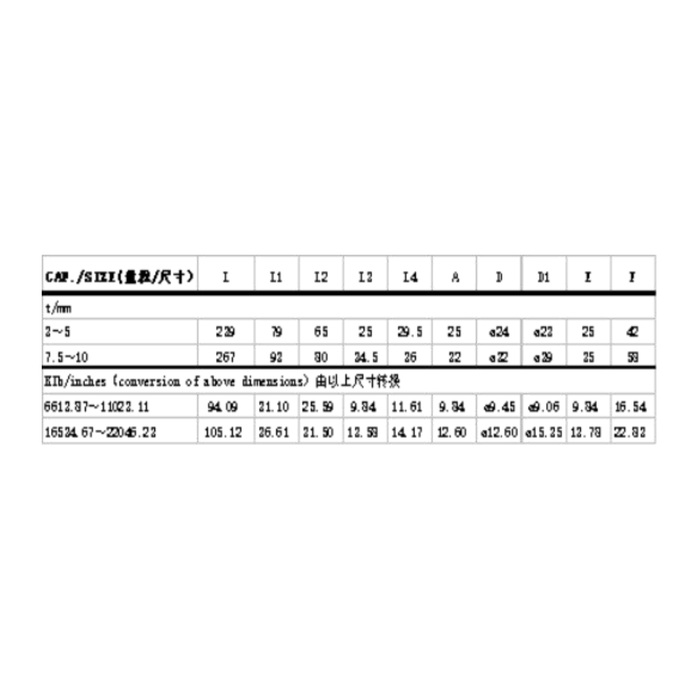

Проверьте ответные детали, пальцы, фиксацию, свободный ход и разгрузку кабеля. Не допускайте его защемления подвижными деталями. Запросите подтверждённый метрический чертёж соединений. В справочной таблице галереи есть ненадёжные пересчёты в дюймы; эти строки нельзя использовать для заказа. Отдельная длина без полного чертежа не подтверждает посадку пальца.
Правильно измерить аналоговый сигнал
Указаны 2.0 ±0.015 mV/V при возбуждении 10–12 V DC, входное сопротивление 380 ±5 Ω и выходное 350 ±2 Ω. Это аналоговый мост. Проверьте питание, входной диапазон, кабель и калибровку прибора. Для PLC с входом 4-20 mA нужен подходящий преобразователь, если его поставка не подтверждена отдельно.
CAN и беспроводная передача этими аналоговыми данными не подтверждены. Указывайте такие требования отдельно. Подтвердите назначение жил, знак сигнала и длину кабеля поставляемого устройства. Проверьте ноль и показания с согласованными соединениями, а не переносите прежний масштаб без проверки.
Согласовать поставку и приёмку
Точность указана как 0.3% FS. FS относится к полному диапазону, а не к каждому текущему показанию. При назначении допустимой ошибки процесса учитывайте также прибор и механическую передачу силы. Безопасная перегрузка 200% FS не является вторым рабочим диапазоном или подтверждением усталостной прочности всего крепления.
Для запроса нужны расчётная сила, чертёж соединений, циклы, требуемый допуск измерения и прибор. Согласуйте номинал, материал, защиту и объём калибровки вместе. Легированная и нержавеющая сталь указаны как варианты; нержавеющая сталь не подразумевается автоматически. Для −40…+85 °C и IP67/IP68 подтвердите исполнение и условия воздействия. На собранном узле проверьте ноль, известную эталонную силу, повторяемость и возврат.
Вопросы исполнения и замены
Q1. Подтверждено ли исполнение на 25 t?
Нет. Имеющиеся данные MV-LC0088 указывают 2–10 t. Более широкий ряд семейства не подтверждает номинал и соединения предложения на 25 t. Нужна отдельная спецификация.
Q2. Сохранится ли калибровка с другими креплениями?
Это нужно проверить. Другие детали могут изменить соосность, предварительное натяжение и подвижность. Проверьте ноль, эталонную силу и возврат с фактически согласованными деталями.
Q3. Означает ли IP68 нержавеющий корпус?
Нет. Материал и степень защиты — разные параметры заказа. Подтвердите их и пригодность для среды, не предполагая общей коррозионной стойкости.
