MV-LC0070 датчик сжатия: центрирующая выемка и мост 700 Ω

Бренд:METRAVON

Модель:MV-LC0070

Выходной сигнал: 2.0 ±0.015 mV/V

Питание: 10–12 V DC

Степень защиты: IP67

Диапазон измерения: 1–3 t

Описание:METRAVON MV-LC0070 для оснастки на сжатие. Проверьте посадку, сферический контакт и мост 700 Ω; отправьте разрез опоры и данные канала для подбора и расчёта предложения.

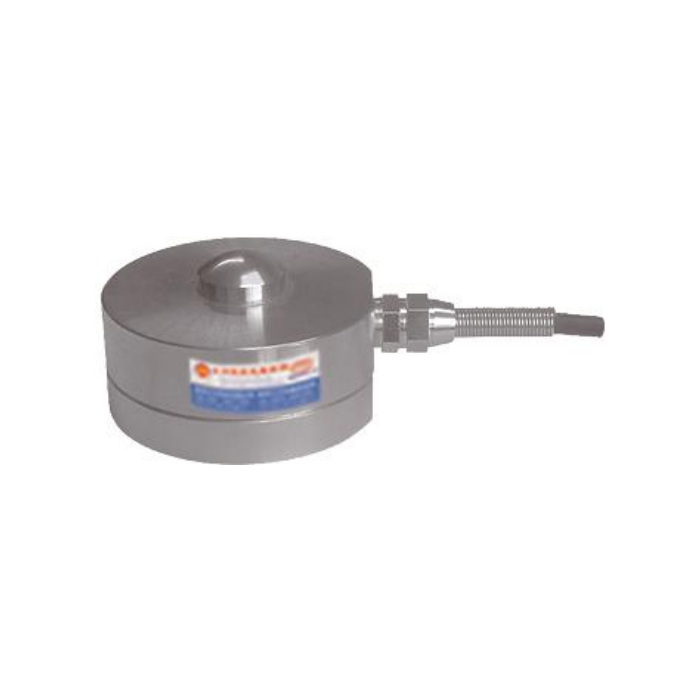

METRAVON MV-LC0070 — датчик сжатия со сферическим верхним контактом, центрирующей выемкой снизу и боковым кабелем. Технический ряд — 1–3 t. При выборе нужно определить опору корпуса, центрирование и канал питания моста.

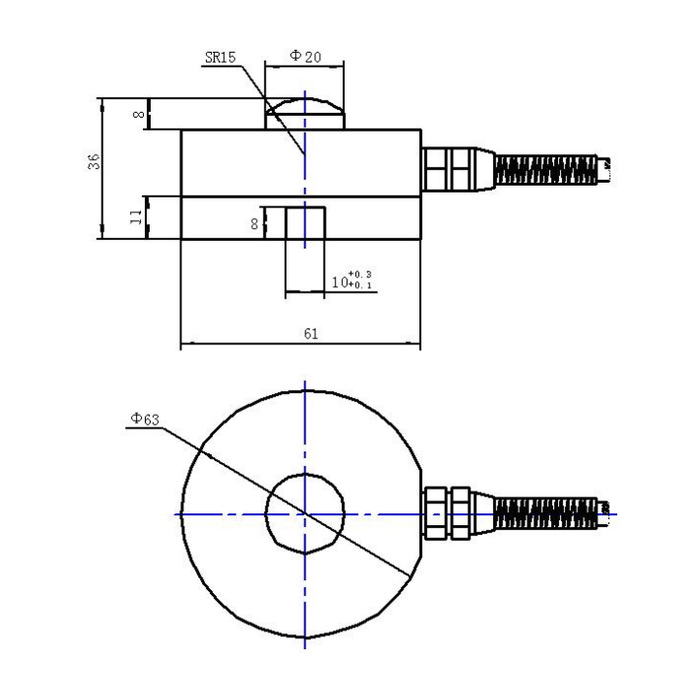

MV-LC0070 размерный эскиз нижней центрирующей выемки — Нижняя выемка 10 mm не подтверждает резьбовое соединение; проверить посадку и опору.

Нижняя выемка не обозначена как M10

Выемка обозначена номинальным размером 10 mm с положительными допусками диаметра и справочной глубиной 8 mm. Обозначения резьбы M10 нет. Подтвердите посадку, полезную глубину и опору. Центрирующий штифт не должен упираться в дно или создавать непредусмотренный путь силы.

Параметр	Данные	Для оснастки
Номинальный ряд	1–3 t	Подтвердить исполнение и полный монтажный чертёж.
Нижняя выемка	10 mm / глубина 8 mm	Это не обозначение резьбы M10.
Верхний контакт	20 mm / SR15	Проверить высоту 8 mm с ответной деталью.
Общая высота	36 mm	Добавить место для кабельного узла и соседних деталей.
Вид сверху / сбоку	63 / 61 mm	Уточнить профиль до изготовления тесной посадки.
Вход / выход	750 ±5 / 700 ±2 Ω	Сравнивать с прежним каналом не только чувствительность.

Проверить контакт и наружный профиль

На виде сверху указан диаметр 63 mm, на боковом — размер 61 mm. Общая высота — 36 mm; контакт сверху имеет обозначения 20 mm, SR15 и высоту 8 mm. Полный профиль уточните по подтверждённому чертежу. Отдельно предусмотрите кабельный ввод, разгрузку натяжения и ответную плиту.

Согласовать канал с выходным мостом 700 Ω

Мост имеет вход 750 ±5 Ω и выход 700 ±2 Ω при питании 10–12 V DC. Чувствительность — 2.0 ±0.015 mV/V. Другой компактный датчик с теми же 2 mV/V может требовать иного питания и согласования. Нельзя объединять разные датчики со старыми настройками лишь по совпадению чувствительности.

Запросите назначение проводников поставленного датчика: цветовая легенда и схема расходятся. До масштабирования проверьте знак сжатия. IP67 и −40…+85 °C — данные датчика; разъёмы, преобразователь и воздействие жидкостей подтверждают отдельно.

Принять узел с окончательными контактами

Покажите верхнюю плиту, центрирование, опору и кабель в разрезе по оси силы. Согласуйте преднатяг, рабочие усилия и опорные точки. Значение 0.05% FS и отдельное температурное влияние 0.05% FS на 10 °C не включают ошибки от заклинившего штифта или паразитных контактов.

Проверьте нагружение, разгрузку и возврат нуля с окончательными деталями. Безопасная перегрузка 200% FS не задаёт плановую точку испытания и не разрешает повторные удары пресса. Если ноль меняется при сборке, сначала проверьте штифт, натяжение кабеля и верхний контакт.

Вопросы о центрировании и канале

Q1. Можно ли вставить винт M10 в нижнюю выемку?

В справочных данных показана размерная выемка, а не резьба M10. Уточните функцию и посадку по поставочному чертежу. Нельзя силой вкручивать винт или считать выемку креплением на растяжение.

Q2. Можно ли сохранить настройку прежнего моста 350 Ω?

Сравните её с входом 750 Ω и выходом 700 Ω этого исполнения. Одна чувствительность не подтверждает питание или способ подстройки. После согласования механики и подключения заново проверьте опорные силы.

Q3. Почему после сборки изменяется показание без нагрузки?

Штифт может упираться в дно, кабель тянуть корпус, а плита касаться вне верхнего контакта. Проверьте монтаж по согласованному методу. Одна установка нуля не подтверждает измерение силы.

Отправить разрез опоры и данные канала для MV-LC0070
