MV-WM0021 Modul Timbang Balok dengan Batang Penahan Samping

METRAVON MV-WM0021 adalah modul timbang dengan load cell tipe balok, pelat atas persegi dan batang penahan samping yang terlihat pada rakitan acuan. Kedua kelompok memiliki ukuran pelat serta tinggi berbeda. Kelompok 0,25–2,5 t memakai pelat atas bersisi 114,4 mm dengan tinggi rakitan 102 mm; kelompok 3–5 t memakai sisi 152,4 mm dengan tinggi 136 mm. Saat merencanakan tumpuan tangki, periksa ruang di samping batang penahan selain tapak pemasangannya.

Sisakan akses untuk menyetel dan memeriksa batang penahan

Batang di dekat dinding atau kaki tangki lain dapat terlihat muat pada denah tetapi tidak terjangkau setelah dipasang. Sediakan ruang untuk memeriksa sambungan ujungnya dan ikuti prosedur penyetelan yang disetujui. Tunjukkan arah batang dan gaya yang harus ditahannya pada gambar tumpuan. Sambungan yang menyerupai turnbuckle tidak menetapkan gaya lateral yang diizinkan atau membenarkan prategang sembarang. Jangan memperpendeknya untuk menarik tumpuan yang salah posisi; perbaiki geometri tumpuan terlebih dahulu.

Periksa pelat atas persegi dan alas persegi panjang secara terpisah

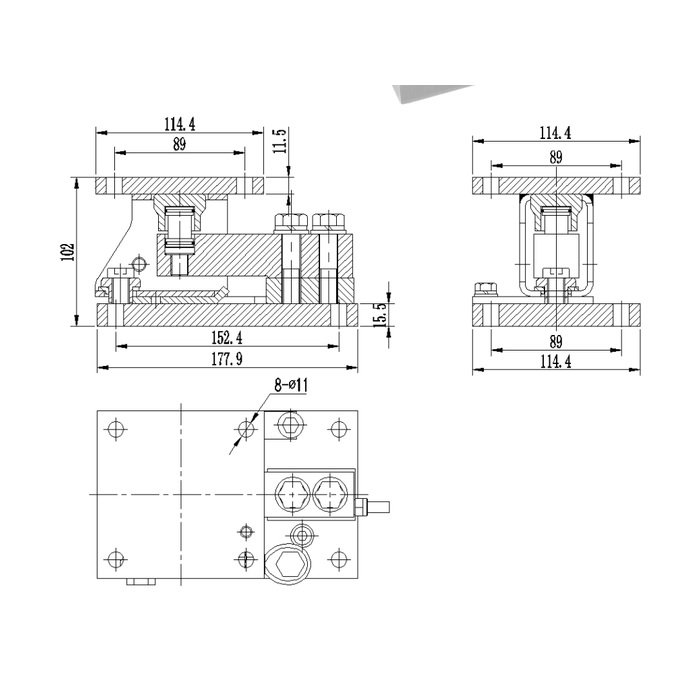

Pada kelompok kecil, sisi pelat atas 114,4 mm dengan acuan pemasangan 89 mm; alas panjangnya 177,9 mm dengan acuan longitudinal 152,4 mm. Pada kelompok besar, sisi atas menjadi 152,4 mm dengan acuan 101,6 mm; alas panjangnya 235 mm dengan acuan 184,2 mm. Pisahkan kedua pola lubang dalam rencana pemasangan. Sambungan ke tangki dan pengikatan ke fondasi menjalankan tugas berbeda walaupun digambarkan dalam satu tampak.

Cocokkan tinggi dan diameter lubang sebelum mengganti kelompok

Perubahan tinggi dari 102 mm menjadi 136 mm mengubah elevasi tangki, sedangkan diameter delapan lubang berubah dari 11 mm menjadi 17,5 mm. Tebal pelat atas naik dari 11,5 mm ke 17 mm dan pelat bawah dari 15,5 mm ke 24 mm. Perhitungkan perbedaan ini saat mengevaluasi adaptor atau penggantian. Pastikan bidang kontak, baut dan akses tetap sesuai berdasarkan gambar lengkap kelompok yang dipilih serta penilaian struktur penumpu.

Pisahkan pengaruh batang penahan dari kesalahan sinyal berat

Jika pembacaan berubah setelah penyetelan batang, periksa kondisi mekanis sebelum mengubah indikator. Penahan dapat menimbulkan gaya yang berubah mengikuti gerakan tangki, suhu atau kondisi pipa terhubung. Catat penyetelan dan bandingkan pembacaan pada beban acuan yang disepakati dengan sambungan operasional dalam kondisi akhir. Penyetelan nol saja tidak membuktikan kesalahan telah hilang di seluruh rentang kerja. Sertakan pembebanan berulang dan kembalinya pembacaan setelah pelepasan beban dalam prosedur penerimaan.

Cantumkan load cell dan kebutuhan perlindungan dalam penawaran

Gambar dimensi menetapkan geometri, bukan satu spesifikasi listrik untuk semua konfigurasi. Minta sensitivitas, resistansi, eksitasi dan identifikasi kabel untuk beban yang dipilih. Periksa instrumen timbang penerima serta kotak sambungan yang dibutuhkan terhadap konfigurasi aktual. Jelaskan kondisi pembersihan dan korosi, lalu minta konfirmasi bahan serta penyekatan. Batang samping maupun tampilan pelat tidak membuktikan persetujuan area berbahaya, tingkat IP atau akurasi keseluruhan sistem.

MV-WM0019 dengan potongan pada pelat atas. Modul ini memiliki dimensi pemasangan berbeda. Bandingkan sambungan tangki dan fondasi sebelum mempertimbangkannya untuk penggantian tumpuan.

Minta konfigurasi dan harga MV-WM0021. Kirim kelompok yang dibutuhkan, detail pemasangan atas dan bawah, akses sisi batang penahan, gerakan tangki dan masukan timbang yang direncanakan.

Penyetelan batang dan pola pemasangan
