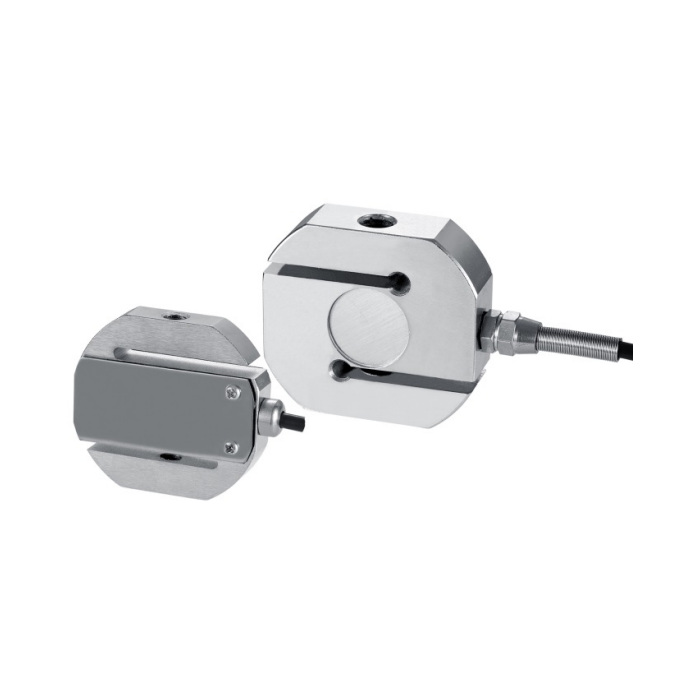

MV-LC0137 500kg紧凑S型拉压传感器

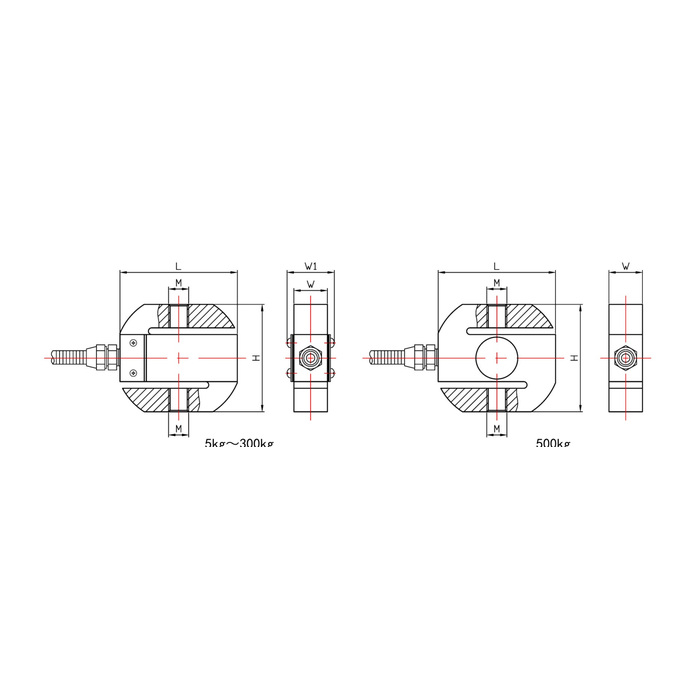

METRAVON MV-LC0137所列500kg配置用于治具中的拉力和压力测量。参考本体L为70mm、H为64mm、W为20mm，连接标M12×1.75。500kg外壳另有示意，不能把较低容量行的罩壳厚度W1直接移用到这个配置。

MV-LC0137的本体厚度不等于完整罩壳空间

取得所供500kg外壳完整图，确认盖板和出线在运动中不碰护罩或相邻部件。相同螺纹、H和W并不能确认整套外形相同；如需其他容量，应另取得相应规格和标定，不从某张较小本体图推定。

先完成机械连接，再比较双向参考力

提供正常拉力、压力、预载和换向工况。紧固、对中及线缆路径完成后，再建立零点与跨度，在两个需要使用的方向检查参考力、重复性和释放回零。只校一个正向点不能证明整个双向工序。

保载与防护条件按具体构造确认

非线性参考±0.03～0.05%FS，滞后、重复性和蠕变分别列±0.03%FS，不能相加或取最小项直接当作整机结果。需要保持载荷时，取得相应观察条件和时长。工作温度为-20～+70°C，IP65/IP66及材料应明确到所供构造和完成后的线缆连接。

Q1. 500kg可以直接照50～300kg外壳安装吗？

主要L、H、W及螺纹相同，不表示罩壳和出线也一样。500kg行缺少W1且另有外形，应取得完整配置图再批准净空。

Q2. 接头同为M12×1.75就能确认替换吗？

还需核对啮合、锁紧、完整长度、罩壳和工作运动，并按最终连接验证两方向力值。

Q3. 需要更小额定力，能只修改仪表量程吗？

需对应的传感器规格、外形和标定资料。修改显示比例不会改变本体额定容量或小力测量结果，先明确预载和最小力变化。

按500kg完整构造询价

通过本页询价表提供外壳可用空间、接头、拉压区间、预载、保载要求及仪表，要求确认W1、出线与供货防护，而不只比较本体高度。
