MV-LC0127 柱式压缩荷重传感器

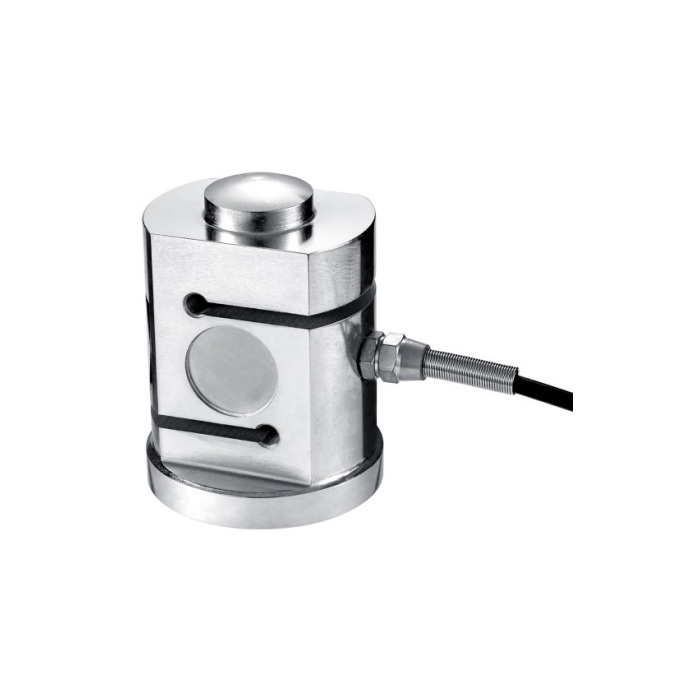

METRAVON MV-LC0127用于50kg～30t技术范围的柱式压缩测量，内部有开槽测量结构及凸起顶部接触。类似S形的槽口不构成螺纹拉压传感器的用途。载荷应沿批准的上部接触与底部支承传递，球面外形不自动允许任意侧力、偏载或容器抬起。

MV-LC0127按容量组核对高度和底座

支承高度应包括实际上盖、承载座和基板，不能只比较单个H值。最低组的固定信息与通用平面图存在不同，应取得该容量的受控安装图再钻孔，不默认每个档位都用同一四孔布置。图中曲面轮廓也没有给出通用允许摆角。

总重量之外，还要能检查各支点反力

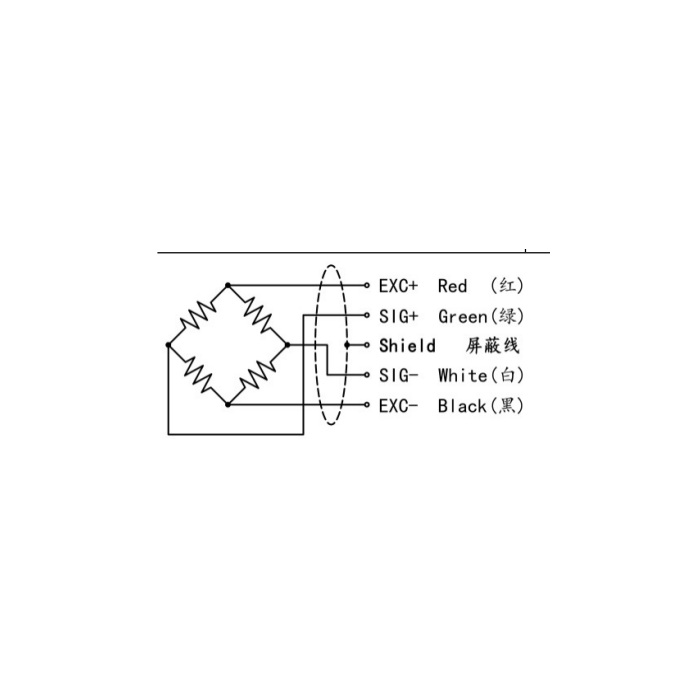

桥路为2.0±0.05mV/V、5～12V DC激励，输入380±30Ω、输出350±5Ω。多支共用仪表时，核对激励负载、接线盒和各支点检查方式；仅有汇总读数可能掩盖反力分配不均。需要定义最大单点载荷，不假定所有支点始终均分。

最终管道和约束接好后做加载回零

按约定工况安装承载件、管道和约束，再建立空载与参考载荷。加载或卸载后读数变化时，应检查接触位置、间隙及电气通道，不只重复调零。非线性±0.03～0.05%FS，滞后和重复性各±0.03%FS，应与实际工作点的整套结果区分。

工作温度-20～+70°C、防护IP66，不能直接当作浸水或危险区域适用批准。线缆列3m、直径5mm，供货接法、终端、材料和实际环境在同一配置中确认。

Q1. 底部固定螺钉可以让它测拉力吗？

资料的测量用途是顶部受压，固定螺钉没有建立拉力测量额定。容器可能抬起时应另确认适合的约束，不把本体当作已批准的抗拔件。

Q2. 换高吨位本体，旧标定能保留吗？

高度、接触和底孔可能改变，实际灵敏度也需确认。核对机械组件和采集后，按最终支承重新做系统标定。

Q3. 低量程也可以按通用四孔图加工吗？

低量程行与通用视图的固定标记不同。先取得该额定容量的版本图，再确定孔数、螺纹及承载面，不能直接照抄。

按支点和承载组件一起询价

在本页询价表提供准确容量、上下承载图、可用高度、支点反力及仪表，说明管道、约束和加载验证方式。报价应对应实际底座版本，而不是只写一个系列名称。
