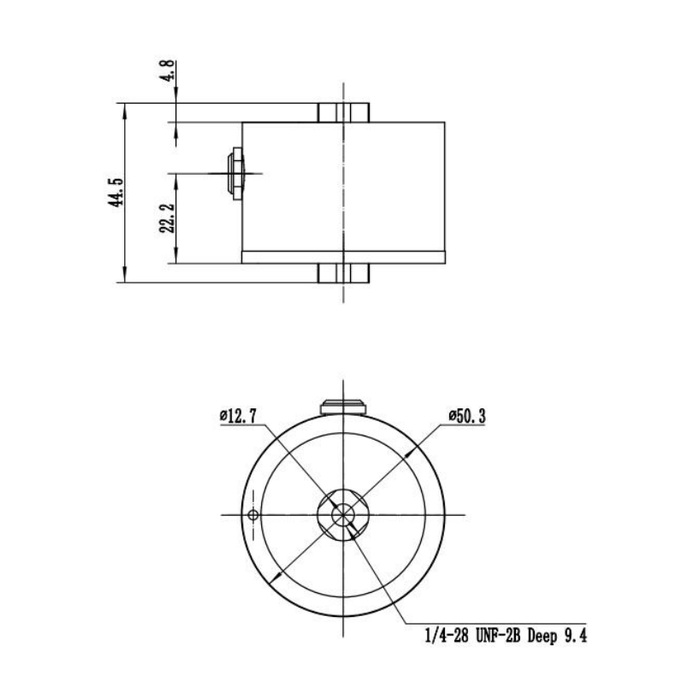

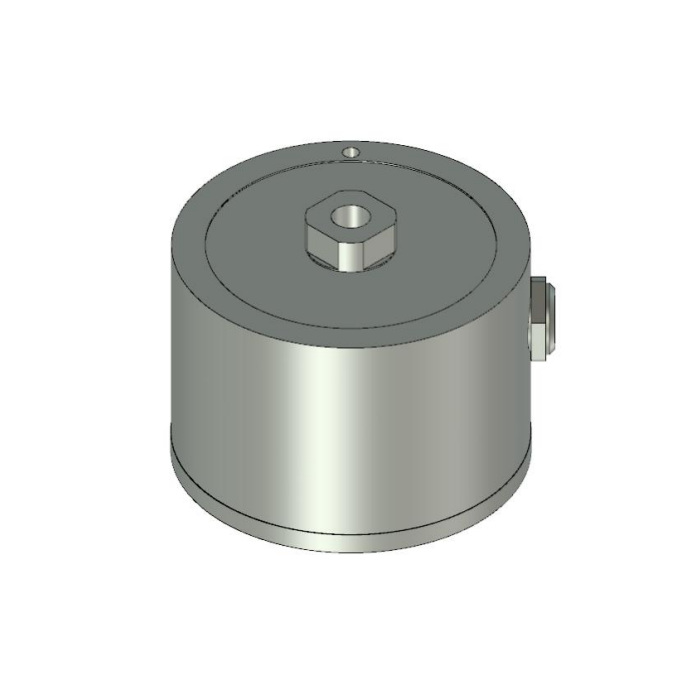

MV-LC0004 โหลดเซลล์แบบซี่ล้อ

ประเด็นสำคัญสำหรับการเลือก

ช่วงการวัด 111N, 222N, 445N, 1112N, 2224N; ความไวเอาต์พุต 1.0mV/V (111N, 222N, 1112N) ขั้นแรกให้กำหนดกำลังการผลิตโดยพิจารณาจากน้ำหนักบรรทุกสูงสุดและจำนวนอุปกรณ์รองรับ จากนั้นตรวจสอบขนาดโครงสร้าง ค่าสัมประสิทธิ์ไดนามิก วัสดุ และข้อกำหนดในการป้องกัน

ภาพรวมผลิตภัณฑ์

MV-LC0004 เป็นเซนเซอร์แบบพูด ที่ใช้แปลงน้ําหนักหรือแรงเป็นสัญญาณไฟฟ้า ที่สามารถเก็บได้โดยตัวบ่งชี้น้ําหนัก มันเหมาะสมสําหรับการซื้อ การสอบถาม การตรวจสอบและคัดเลือกโครงการเบื้องต้น

สถานการณ์ที่เกี่ยวข้องและมูลค่าการซื้อ

เหมาะสำหรับการชั่งน้ำหนักถัง เครื่องทดสอบ อุปกรณ์กด และการทดสอบแรงดึงและแรงดัน

เมื่อซื้อ คุณควรจะตรวจสอบการโหลดอัตรา, ทิศทางแรง, มิติการติดตั้งและเครื่องมือ แล้วกําหนดข้อกําหนดที่ขึ้นอยู่กับผลกระทบ, การโหลด, อุณหภูมิและเงื่อนไขการป้องกัน เมื่อ ใช้ แทน ก็ จําเป็น ด้วย ที่ จะ ยืน ยัน ว่า ตําแหน่ง รู, ระบบ ลวด, และ ความ ไว ที่ ออก มา นั้น เข้า กัน ได้ หรือ ไม่.

พารามิเตอร์ทางเทคนิค

จัดอันดับโหลด/ช่วง	111N、222N、445N、1112N、2224N
ความไวเอาต์พุต	1.0mV/V（111N、222N、1112N）
ความแม่นยำหรือไม่เชิงเส้น	0.3%เอฟเอส
ความต้านทานอินพุต	730±5
ความต้านทานเอาต์พุต	700±1
อุณหภูมิการทํางาน	-40～+85℃
โอเวอร์โหลดปลอดภัย	เอฟเอส 150%
แรงดันไฟฟ้ากระตุ้น/การทำงาน	10~20 VDC
ระดับการป้องกัน	IP50( EC 60529)
วัสดุ	เหล็กอัลลอยหรือเหล็กสแตนเลส โครงสร้างการพูด

ขั้นตอนการคัดเลือก

กำหนดน้ำหนักสุทธิสูงสุด ชั่งน้ำหนักตัว และจำนวนที่รองรับ
ประเมินแรงกระแทก การสั่นสะเทือน โหลดประหลาด แรงลม และแรงเพิ่มเติมของท่อ
ตรวจสอบโครงสร้าง ตำแหน่งรูยึด ทิศทางแรง และพื้นที่ว่าง
จับคู่ความไวเอาต์พุต อิมพีแดนซ์ของบริดจ์ แรงดันกระตุ้น และอินเทอร์เฟซของอุปกรณ์
ยืนยันข้อกำหนดด้านวัสดุ ระดับการป้องกัน อุณหภูมิ และการป้องกันการระเบิด

คำแนะนำในการติดตั้งและการว่าจ้าง

พื้นผิวการติดตั้งควรเรียบและแข็งพอที่จะป้องกันไม่ให้เซ็นเซอร์รับแรงบิดและแรงด้านข้าง
เมื่อทำการเชื่อมหรือทำงานด้วยกระแสไฟฟ้าสูงอย่าให้กระแสผ่านเซ็นเซอร์
ควรเก็บสายเคเบิลให้ห่างจากสายไฟ และควรจัดการชั้นป้องกันตามรูปแบบการต่อลงดินของระบบ
โหลดเต็มจำนวน และการตรวจสอบการคืนสินค้าเป็นศูนย์ให้เสร็จสิ้นก่อนที่จะนำไปใช้งาน

FAQ

จะเลือกช่วงการวัดของ MV-LC0004 ได้อย่างไร?

อัตราการรับน้ำหนัก/ช่วงของรุ่นนี้คือ 111N, 222N, 445N, 1112N, 2224N การเลือกทางวิศวกรรมยังคำนึงถึงน้ำหนักของเครื่องชั่ง น้ำหนักสูงสุดของวัสดุ แรงกระแทกและภาระเยื้องศูนย์ด้วย และไม่สามารถเลือกตามน้ำหนักการทำงานปกติเท่านั้นได้

สัญญาณที่ส่งออกมาของ MV-LC0004 ตรงกับเครื่องมืออย่างไร?

ความไวเอาต์พุตคือ 1.0mV/V (111N, 222N, 1112N) และแรงดันไฟฟ้ากระตุ้นหรือการทำงานคือ 10~20 VDC มิเตอร์จำเป็นต้องรองรับสัญญาณมิลลิโวลต์ อิมพีแดนซ์ของบริดจ์ และช่วงการจ่ายไฟที่เหมาะสม

MV-LC0004 เหมาะสมสําหรับ เปียกฝุ่นหรือกลางแจ้ง?

ระดับการป้องกันคือ IP50 (ไอซีเอส 60529) วัสดุคือเหล็กอัลลอย หรือเหล็กสแตนเลส และโครงสร้างการพูด ในสภาพแวดล้อมกลางแจ้ง หรือการอาบน้ํา ก็จําเป็นเช่นกัน ที่จะยืนยันการประทับของพอร์ตไฟ

อุณหภูมิของ MV-LC0004 มีอะไรบ้าง?

อุณหภูมิที่ทํางานคือ -40~+85/ค.ศ. ถ้ามีการแผ่รังสีสูง การวัดอุณหภูมิต่ํา หรืออุณหภูมิที่เปลี่ยนแปลงอย่างรวดเร็ว

การโอเวอร์โหลดอย่างปลอดภัยหมายความว่าสามารถใช้งานได้เกินขอบเขตเป็นเวลานานหรือไม่?

ไม่ การโอเวอร์โหลดความปลอดภัย 150% ค่านี้จะถูกใช้ในการตัดสินป้องกันแบบระยะสั้น และไม่ได้หมายความว่ามันจะสามารถประมวลผลในช่วงได้เป็นเวลานาน

ข้อ ผิด พลาด อะไร ที่ อาจ นํา มา ใช้ ได้ ระหว่าง การ ติด ตั้ง?

ฐานรากที่ไม่สม่ำเสมอ การโก่งตัวของทิศทางแรง แรงด้านข้าง การดึงท่อและการขันพรีโหลดอาจทำให้เกิดจุดศูนย์หรือความสามารถในการทำซ้ำได้ไม่ดี หลังการติดตั้ง ควรดำเนินการตรวจสอบการไม่โหลด การโหลดแบบแบ่งส่วน และการตรวจสอบการคืนสินค้าเป็นศูนย์

เซ็นเซอร์ดุมและซี่ล้อเหมาะกับการใช้งานประเภทใดบ้าง

เรา ควร เอา ใจ ใส่ อะไร เมื่อ เครื่อง รับ หลาย ตัว ก่อ ตัว เป็น ระบบ ชั่ง น้ํา หนัก?

ช่วงการวัด, ค่าความไวที่ออกมาและความไม่ต่อเนื่องควรรวมกัน, ช่วงของการปรับมุมของกล่องเชื่อมต่อควรตรวจสอบ และแรงในแต่ละฟลอครัมควรจะเป็นเครื่องแบบที่เป็นไปได้; ระบบนี้ควรจะพิจารณาเรื่องการจัดระบบ กึ่งลอยน้ําและการรองรับ

จะเป็นไรมั้ยถ้าจะตรวจสอบช่วงของเซ็นเซอร์เก่า

ไม่ นอกเหนือจากช่วงการวัดแล้ว ยังต้องตรวจสอบขนาดโดยรวม ตำแหน่งรูติดตั้ง ทิศทางแรง ความไว อิมพีแดนซ์อินพุตและเอาต์พุต ระบบสายไฟ วัสดุ และระดับการป้องกันด้วย

จําเป็น ต้อง มี ความ รู้ เกี่ยว กับ กระบวนการ อะไร เพื่อ จะ สอบ ถาม และ สั่ง อาหาร?

โปรดให้น้ําหนักของเครือข่ายสูงสุด น้ําหนักของร่างกาย จํานวนของการรองรับ, การโหลดแบบไดนามิก หรือแบบคงที่, มิติการติดตั้ง, การแสดงผล และจ่ายพลังงาน, อุณหภูมิคงที่

คำแนะนำในการสั่งซื้อ

เมื่อสั่งซื้อ โปรดระบุช่วง โครงสร้าง/ขนาดการติดตั้ง เอาต์พุตและแหล่งจ่ายไฟ ความยาวสายเคเบิล วัสดุ ข้อกำหนดในการป้องกันหรือป้องกันการระเบิด และอุปกรณ์รองรับ สื่ออันตราย อุณหภูมิสูง แรงดันสูง การสั่นสะเทือนที่รุนแรง หรือสภาวะกระบวนการที่ถูกสุขลักษณะ จำเป็นต้องมีการยืนยันทางเทคนิคแยกต่างหาก
