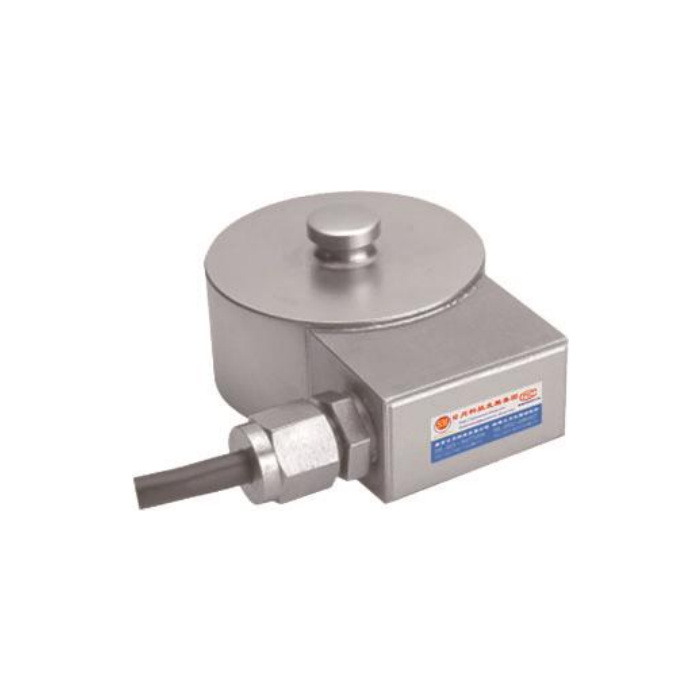

MV-LC0036 Тензодатчик сжатия

Ключевые моменты для выбора

Диапазон измерения 5～50т; выходная чувствительность 2,8±0,015мВ/В. Сначала определите грузоподъемность на основе максимальной нагрузки и количества опор, а затем проверьте размеры конструкции, динамические коэффициенты, материалы и требования к защите.

Обзор продукта

MV-LC0036 - это датчик давления, который используется для преобразования веса или силы в электрические сигналы, которые могут быть собраны с помощью весовых индикаторов. Он подходит для запроса на покупку, проверки замены и предварительного выбора проекта.

Применимые сценарии и закупочная стоимость

Подходит для определения веса или силы промышленного оборудования. Выбор необходимо делать с учетом диапазона, направления силы, места установки и условий окружающей среды.

При покупке вы должны сначала проверить номинальную нагрузку, направление усилия, размеры установки и интерфейс прибора, а затем определить спецификации на основе удара, эксцентричной нагрузки, температуры и условий защиты. При использовании для замены также необходимо подтвердить, совместимы ли положение отверстия, проволочная система и выходная чувствительность.

Технические параметры

Номинальная нагрузка/диапазон	5～50t
Выходная чувствительность	2.8±0.015mV/V
Точность или нелинейность	0.05%FS
Входное сопротивление	(Rlc) 380±10 Ом (Ом)
Выходное сопротивление	(Ro) 350±5 Ом (Ом)
Рабочая температура	-40～+85℃
Безопасная перегрузка.	Безопасный предел нагрузки 200% полной шкалы
Экстремальная перегрузка	500% полной шкалы
Возбуждение/рабочее напряжение	10~12 VDC
Уровень защиты	IP67/IP68
Материал	Высокопроизводительная легированная сталь или высокохромовая нержавеющая сталь

Этапы выбора

Определите максимальный вес нетто, вес корпуса весов и количество опор.
Оцените удары, вибрацию, эксцентричную нагрузку, ветровую нагрузку и дополнительные силы на трубопроводе.

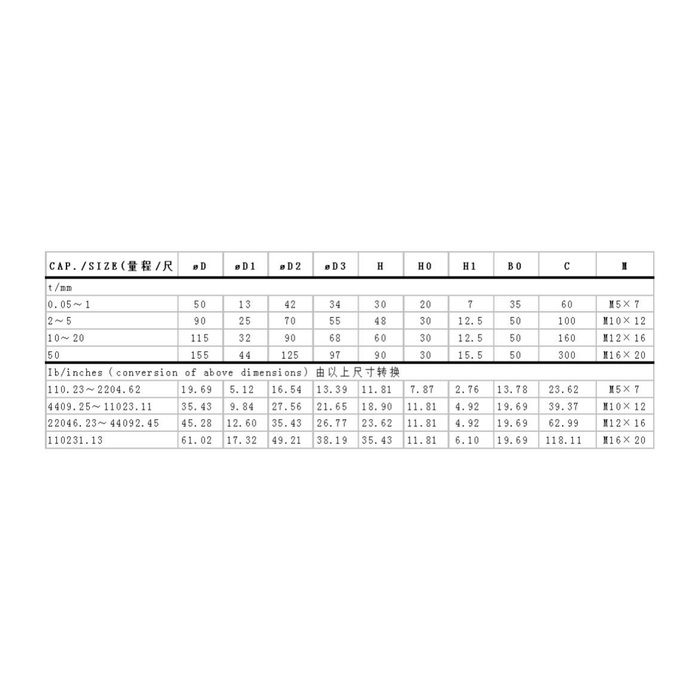

Проверьте конструкцию, расположение монтажных отверстий, направление силы и доступное пространство.
Согласуйте выходную чувствительность, полное сопротивление моста, напряжение возбуждения и интерфейс прибора.
Подтвердите требования к материалу, уровню защиты, температуре и взрывозащите.

FAQ

Как выбрать диапазон измерения MV-LC0036?

Номинальная нагрузка/диапазон этой модели составляет 5 ~ 50t. Инженерный выбор также учитывает собственный вес шкалы, максимальный вес материала, ударную и эксцентричную нагрузку и не может быть выбран только на основе нормального рабочего веса.

Как выходной сигнал MV-LC0036 соответствует прибору?

Чувствительность выхода 2. 8±0. 015mV/V, а возбуждение или рабочее напряжение составляет 10~12 VDC. Измеритель должен поддерживать соответствующий сигнал милливольта, сопротивление моста и диапазон подачи.

Подходит ли MV-LC0036 для влажной, пыльной или наружной среды?

Уровень защиты - IP67/IP68, а материал - высокопроизводительная легированная сталь или высокохромовая нержавеющая сталь. В наружных или стиральных средах также необходимо подтвердить уплотнение порта проводки, предотвращение накопления воды и антикоррозионные меры.

Какова допустимая рабочая температура MV-LC0036?

Рабочая температура -40~+85°C. Если есть высокотемпературное излучение, низкотемпературная конденсация или быстрые изменения температуры на месте, это должно быть указано при запросе.

Означает ли безопасная перегрузка, что его можно использовать за пределами диапазона в течение длительного времени?

Нет. Безопасная перегрузка - безопасный предел нагрузки 200% FS. Это значение используется для краткосрочной защиты и не означает, что оно может работать в течение длительного времени.

Какие ошибки взвешивания наиболее вероятны при установке?

Неровный фундамент, отклонение направления силы, боковая сила, растягивание трубопровода и предварительная нагрузка затяжки могут вызвать дрейф нулевой точки или плохую повторяемость. После установки следует провести проверку холостого хода, сегментированной нагрузки и нулевого возврата.

Для каких применений подходят датчики давления?

На что следует обратить внимание, когда несколько датчиков образуют систему взвешивания?

Диапазон измерения, выходная чувствительность и импеданс должны быть унифицированы, диапазон регулировки угла распределительной коробки должен быть проверен, а сила на каждом опоре должна быть как можно более равномерной; Система должна также учитывать расположение фиксированных, полуплавающих и плавающих опор.

Можно ли проверить диапазон при замене старого датчика?

Нет. Помимо диапазона измерения, необходимо также проверить габаритные размеры, положение монтажных отверстий, направление силы, чувствительность, входное и выходное сопротивление, систему проводов, материал и уровень защиты.

Какая информация о состоянии процесса требуется для запроса и заказа?

Просьба представить максимальный чистый вес, вес тела в масштабе, количество опор, динамическую или статическую нагрузку, размеры установки, выходную мощность и источник питания, температуру окружающей среды, требования к защите или взрывозащищению и информацию о вспомогательном инструменте.

Инструкции по заказу

При заказе укажите модельный ряд, конструктивные/установочные размеры, мощность и источник питания, длину кабеля, материал, требования к защите или взрывобезопасности и вспомогательное оборудование; опасные среды, высокая температура, высокое давление, сильная вибрация или санитарные условия процесса требуют отдельного технического подтверждения.
