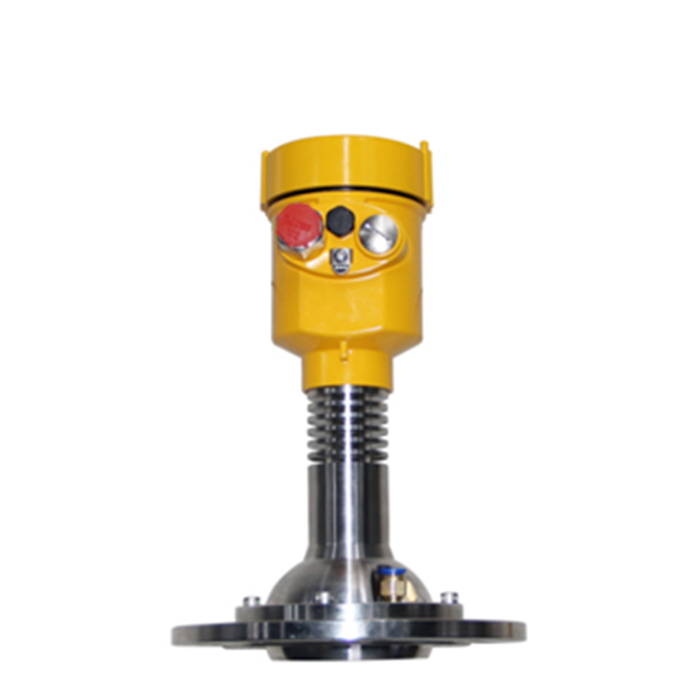

Радарный уровнемер 80 ГГц MV-RD21S для сыпучих материалов

сводка выбора

MV-RD21S - это нормальный температурный уровень твердого материала 80 ГГц. В основном используется для твердых измерений. Ориентировочный диапазон составляет 0,1-30 м; 0,3-150 м. Он подходит для силосов порошка нормальной температуры, гранулированных материалов и минеральных силосов и твердых хранилищ нормального давления. При выборе вы должны сосредоточиться на проверке диапазона, температуры и давления, соединений, материалов, условий вывода и установки.

Обзор продукта

Радарный уровнемер с частотой 80 ГГц, подходящий для измерения уровня твердых веществ при нормальной температуре и давлении, с использованием линзовой антенны из полиэтилена диаметром 76 мм для бункеров с порошками и гранулами.

Принцип измерения

MV-RD21S использует измерение непрерывных волн с частотной модуляцией 80 ГГц: антенна излучает непрерывный сигнал с разверткой по частоте и принимает эхо-сигнал от поверхности среды, а прибор рассчитывает расстояние на основе разницы частот между излучением и эхо-сигналом. Высокочастотный узкий луч позволяет избежать компонентов стенок резервуара, но все же требует правильного выбора местоположения сопла, размера антенны и подавления ложного эха.

Основные преимущества

Антенна с полиэтиленовой линзой 76 мм
Узкий луч 3°, подходит для измерения твердых тел на больших расстояниях
Нормальная конфигурация температуры и давления, простая конструкция

Сценарии использования

Бункер для порошка комнатной температуры
Гранулированные материалы и минеральные силосы
Хранилище твердых веществ в атмосфере

преимущества приложения

Закупочная проблемаАнтенна, технологическое присоединение, высокотемпературная конструкция и выходные параметры MV-RD21S влияют на время поставки и цену. В форме запроса должны быть указаны фактические условия процесса, а не только диапазон измерения.

техническая ценностьУзкий луч помогает уменьшить помехи, создаваемые стенками резервуаров, лестницами и мешалками, что делает его подходящим для небольших интерфейсов или сложных контейнеров; правильное положение установки по-прежнему является предпосылкой для стабильных измерений.

Стоимость эксплуатации и обслуживанияБесконтактное измерение снижает износ и загрязнение смачиваемых частей, а эхо-сигналы от пустых резервуаров, высоких положений и типичных технологических условий сохраняются во время ввода в эксплуатацию, чтобы облегчить последующую диагностику.

Технические параметры

Измерительная среда	твердый
Диапазон измерения	0.1-30m；0.3-150m
технологическое соединение	Фланец≥DN80
температура процесса	-40-80℃
технологическое давление	-0.1-0.3MPa
антенна	76mm PE lens антенна
Точность измерения	±5mm
угол запуска	3°
Уровень защиты	IP67
центральная частота	80 GHz
Источник питания и выход	Двухпроводная система DC24V / 4-20mA / HART; опциональная четырехпроводная система AC220V, RS485/Modbus, двойное реле, FF, PROFIBUS-PA/DP
Сертификация взрывозащиты (опционально)	Ex ia IIC T6 Ga / Ex db IIC T6 Gb
Метод настройки параметров	Дисплейное программирование/Протокол Bluetooth/HART/Танковый боковой дисплей
Электрический интерфейс	M20×1. 5/1/2 ДНЯО
Выбор уплотнения	FKM/EPDM/FFKM и т. д., подтвердите в зависимости от среды и температуры.
Варианты жилья	Одна полость из алюминиевого сплава/двойная полость, одна полость из нержавеющей стали/двойная полость, одна полость из АБС-пластика

Примечание. Выше приведены справочные значения данных; Дополнительный выход, взрывозащищенный, фланцевый, уплотнительный, а также комбинации температуры и давления зависят от окончательного подтверждения выбора и кода заказа.

Руководство по выбору

Подтвердите, является ли среда жидкой или твердой, и обеспечьте диэлектрические свойства, пыль, пену, пар и условия перемешивания.
Проверьте угол луча и размер антенны в соответствии с эффективным диапазоном, установочным соплом, внутренними компонентами резервуара и формой поверхности материала.
Требования к температуре, давлению, коррозионной активности и взрывобезопасности должны проверяться в совокупности, а не только по верхнему пределу одного элемента.
Подтвердите технологическое соединение, источник питания, выходной протокол, дисплей на месте, ввод в эксплуатацию Bluetooth и материал корпуса.

диапазон спецификации:Требуется тщательное подтверждение: густая пена, сильный пар или конденсат, серьезное скопление материала в порту антенны, слишком длинная и слишком узкая труба, а также точка установки обращена к потоку подачи. При возникновении таких условий сначала следует проверить путь эхо-сигнала или предоставить чертежи площадки.

Ключевые моменты при установке и вводе в эксплуатацию

Антенна должна быть направлена вертикально на поверхность среды, насколько это возможно, избегая входного отверстия, мешалки, лестниц и ребер жесткости.
Диаметр и длина установленного сопла должны соответствовать антенне/лучу, при необходимости следует выполнить подавление ложного эха.
Во время ввода в эксплуатацию введите высоту пустого места, полное положение, тип носителя и скорость отклика и проверьте их один раз в нижнем и верхнем положениях.

Контрольный список закупок и технического подтверждения

Название среды, плотность/диэлектрические свойства, коррозионная активность, а также пена, пар, пыль, кристаллизация или скопление материала.
Размеры контейнера/канала, нормальный и максимальный диапазоны, место установки, размеры патрубка или кронштейна, внутренние компоненты и фотографии, сделанные на месте.
Комбинации температуры и давления процесса, смачиваемые материалы, уплотнения, защита, взрывобезопасные зоны и температура окружающей среды.
Источник питания, выходной протокол, система проводки, метод отображения/ввода в эксплуатацию, интерфейс системы управления и требования к аксессуарам.
При приемке рекомендуется проверить: модель паспортной таблички, технологическое присоединение, диапазон измерения, материал, мощность источника питания, сертификат взрывозащиты и отдельные документы.

FAQ

Для измерения каких сред в основном подходит MV-RD21S?

MV-RD21S предназначен для твердых частиц. Общие сценарии включают в себя силосы с нормальной температурой порошка, гранулированные материалы и минеральные силосы и твердые хранилища с нормальным давлением. Если есть тяжелая пена, кристаллизация, серьезное подвешивание или чрезвычайно низкая диэлектрическая постоянная, условия эха должны быть проверены в первую очередь.

Каков диапазон измерения MV-RD21S?

Диапазон передачи данных MV-RD21S составляет 0,1–30 м; 0,3-150м. Выбор должен основываться на эффективной дальности действия, слепой зоне, высоте установки и аномально высоких и низких положениях, и его не следует выбирать на основе общей высоты контейнера.

Каковы допустимые температуры и давления для MV-RD21S?

Эталонный диапазон температур MV-RD21S составляет -40-80 ℃, а эталонный диапазон давления - -0,1-0,3 МПа. По умолчанию верхний предел температуры и верхний предел давления не могут использоваться одновременно, а конфигурации уплотнения, фланца и взрывозащиты должны быть подтверждены в соответствии с комбинированными условиями процесса.

Как выбрать технологическое соединение MV-RD21S?

MV-RD21S может относиться к фланцу ≥DN80. Окончательное соединение должно определяться с учетом размера патрубка, конструкции резервуара, размера антенны или зонда, пространства для обслуживания и коррозионной активности среды.

Можно ли подключить MV-RD21S к PLC или DCS?

Справочная выходная конфигурация MV-RD21S - двухпроводная DC24V/4-20mA/HART; опциональная четырехпроводная AC220V, RS485/Modbus, двойная реле, FF, PROFIBUS-PA/DP. Электропитание, аналоговый или цифровой протокол, номер станции, скорость бод, а также требования к изоляции и молниезащите должны быть унифицированы перед заказом.

Какую информацию мне необходимо предоставить при запросе о MV-RD21S?

Для запросов на MV-RD21S требуются как минимум среда, диапазон, температура, давление, технологическое присоединение, материал, взрывобезопасная зона, источник питания, выходной протокол, фотографии на месте и размер контейнера; для особых условий процесса рекомендуется приложить технологические чертежи.

Инструкции по заказу

Эта страница используется для запроса закупок, выбора технологий и предварительного проектирования проекта. Параметры страницы не могут заменить подтверждение выбора на уровне проекта; Если речь идет об опасных средах, высокой температуре и давлении, взрывобезопасных, гигиенических или сильных коррозионных условиях процесса, пожалуйста, заполните письменное техническое подтверждение перед размещением заказа.
