MV-RD21 Радарный уровнемер 80 ГГц для сыпучих материалов

сводка выбора

MV-RD21 — радарный уровнемер твердого уровня 80 ГГц, в основном используемый для измерения твердого уровня. Эталонный диапазон составляет 0,1-30 м; 0,3-150м. Он подходит для бункеров для порошков, гранулированных бункеров, цемента, рудного порошка, угольного порошка и для хранения твердых веществ на большие расстояния. При выборе следует сосредоточиться на проверке диапазона, температуры и давления, подключения, материала, мощности и условий установки.

Обзор продукта

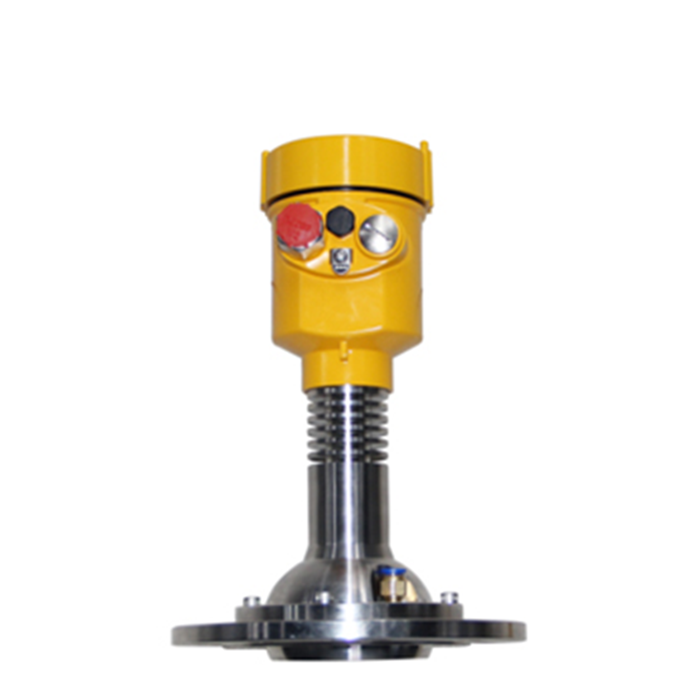

Радарный уровнемер 80 ГГц для порошков, гранул и сыпучих материалов использует узконаправленную линзовую антенну диаметром 76 мм и подходит для бункеров и измерений уровня твердых веществ на больших расстояниях.

Принцип измерения

MV-RD21 использует измерение непрерывных волн с частотной модуляцией 80 ГГц: антенна излучает непрерывный сигнал с разверткой по частоте и принимает эхо-сигнал от поверхности среды, а прибор рассчитывает расстояние на основе разницы частот между излучением и эхо-сигналом. Высокочастотный узкий луч позволяет избежать компонентов стенок резервуара, но все же требует правильного выбора местоположения сопла, размера антенны и подавления ложного эха.

Основные преимущества

Предназначен для твердого уровня, диапазон измерения до 150 м.
Узкий луч 3° снижает помехи от стенок и компонентов силоса
Подходит для пыли и сложных условий обработки поверхности материала.

Сценарии использования

Силос для порошка, силос для гранул
Цемент, минеральный порошок, уровень угольного порошка
Твердое хранилище на большие расстояния

преимущества приложения

Закупочная проблемаАнтенна, технологическое присоединение, высокотемпературная конструкция и выходные параметры MV-RD21 влияют на время поставки и цену. В форме запроса должны быть указаны фактические условия процесса, а не только диапазон измерения.

техническая ценностьУзкий луч помогает уменьшить помехи, создаваемые стенками резервуаров, лестницами и мешалками, что делает его подходящим для небольших интерфейсов или сложных контейнеров; правильное положение установки по-прежнему является предпосылкой для стабильных измерений.

Стоимость эксплуатации и обслуживанияБесконтактное измерение снижает износ и загрязнение смачиваемых частей, а эхо-сигналы от пустых резервуаров, высоких положений и типичных технологических условий сохраняются во время ввода в эксплуатацию, чтобы облегчить последующую диагностику.

Технические параметры

Измерительная среда	твердый
Диапазон измерения	0.1-30m；0.3-150m
технологическое соединение	Фланец≥DN80
температура процесса	-40-150℃
технологическое давление	-0.1-0.3MPa
антенна	76mm PTFE lens антенна
Точность измерения	±5mm
угол запуска	3°
Уровень защиты	IP67
центральная частота	80 GHz
Источник питания и выход	Двухпроводная система DC24V / 4-20mA / HART; опциональная четырехпроводная система AC220V, RS485/Modbus, двойное реле, FF, PROFIBUS-PA/DP
Сертификация взрывозащиты (опционально)	Ex ia IIC T6 Ga / Ex db IIC T6 Gb
Метод настройки параметров	Дисплейное программирование/Протокол Bluetooth/HART/Танковый боковой дисплей
Электрический интерфейс	M20×1. 5/1/2 ДНЯО
Выбор уплотнения	FKM/EPDM/FFKM и т. д., подтвердите в зависимости от среды и температуры.
Варианты жилья	Одна полость из алюминиевого сплава/двойная полость, одна полость из нержавеющей стали/двойная полость, одна полость из АБС-пластика

Примечание. Выше приведены справочные значения данных; Дополнительный выход, взрывозащищенный, фланцевый, уплотнительный, а также комбинации температуры и давления зависят от окончательного подтверждения выбора и кода заказа.

Руководство по выбору

Подтвердите, является ли среда жидкой или твердой, и обеспечьте диэлектрические свойства, пыль, пену, пар и условия перемешивания.
Проверьте угол луча и размер антенны в соответствии с эффективным диапазоном, установочным соплом, внутренними компонентами резервуара и формой поверхности материала.
Требования к температуре, давлению, коррозионной активности и взрывобезопасности должны проверяться в совокупности, а не только по верхнему пределу одного элемента.
Подтвердите технологическое соединение, источник питания, выходной протокол, дисплей на месте, ввод в эксплуатацию Bluetooth и материал корпуса.

диапазон спецификации:Требуется тщательное подтверждение: густая пена, сильный пар или конденсат, серьезное скопление материала в порту антенны, слишком длинная и слишком узкая труба, а также точка установки обращена к потоку подачи. При возникновении таких условий сначала следует проверить путь эхо-сигнала или предоставить чертежи площадки.

Ключевые моменты при установке и вводе в эксплуатацию

Антенна должна быть направлена вертикально на поверхность среды, насколько это возможно, избегая входного отверстия, мешалки, лестниц и ребер жесткости.
Диаметр и длина установленного сопла должны соответствовать антенне/лучу, при необходимости следует выполнить подавление ложного эха.
Во время ввода в эксплуатацию введите высоту пустого места, полное положение, тип носителя и скорость отклика и проверьте их один раз в нижнем и верхнем положениях.

Контрольный список закупок и технического подтверждения

Название среды, плотность/диэлектрические свойства, коррозионная активность, а также пена, пар, пыль, кристаллизация или скопление материала.
Размеры контейнера/канала, нормальный и максимальный диапазоны, место установки, размеры патрубка или кронштейна, внутренние компоненты и фотографии, сделанные на месте.
Комбинации температуры и давления процесса, смачиваемые материалы, уплотнения, защита, взрывобезопасные зоны и температура окружающей среды.
Источник питания, выходной протокол, система проводки, метод отображения/ввода в эксплуатацию, интерфейс системы управления и требования к аксессуарам.
При приемке рекомендуется проверить: модель паспортной таблички, технологическое присоединение, диапазон измерения, материал, мощность источника питания, сертификат взрывозащиты и отдельные документы.

FAQ

Для измерения каких сред в основном подходит MV-RD21?

MV-RD21 предназначен для твердых частиц. Общие сценарии включают порошковые силосы, гранулированные силосы, цемент, порошок руды, уровни угольного порошка и твердое хранение на большие расстояния. Если есть тяжелая пена, кристаллизация, серьезное подвешивание или чрезвычайно низкая диэлектрическая постоянная, условия эха должны быть проверены в первую очередь.

Каков диапазон измерения MV-RD21?

Диапазон данных MV-RD21 составляет 0,1–30 м; 0,3-150м. Выбор должен основываться на эффективной дальности действия, слепой зоне, высоте установки и аномально высоких и низких положениях, и его не следует выбирать на основе общей высоты контейнера.

Каковы допустимые температуры и давления для MV-RD21?

Эталонный диапазон температур MV-RD21 составляет -40–150 ℃, а эталонный диапазон давления составляет -0,1–0,3 МПа. По умолчанию верхний предел температуры и верхний предел давления не могут использоваться одновременно, а конфигурации уплотнения, фланца и взрывозащиты должны быть подтверждены в соответствии с комбинированными условиями процесса.

Как выбрать процесс подключения MV-RD21?

MV-RD21 может относиться к фланцу ≥DN80. Окончательное соединение должно определяться с учетом размера патрубка, конструкции резервуара, размера антенны или зонда, пространства для обслуживания и коррозионной активности среды.

Можно ли подключить MV-RD21 к PLC или DCS?

Справочная выходная конфигурация MV-RD21 - двухпроводная DC24V / 4-20mA / HART; опциональная четырехпроводная AC220V, RS485/Modbus, двойная реле, FF, PROFIBUS-PA/DP. Электропитание, аналоговый или цифровой протокол, номер станции, скорость бод, а также требования к изоляции и молниезащите должны быть унифицированы перед заказом.

Какую информацию мне необходимо предоставить при запросе о MV-RD21?

Для запросов на MV-RD21 требуются как минимум среда, диапазон, температура, давление, технологическое присоединение, материал, взрывобезопасная зона, источник питания, выходной протокол, фотографии на месте и размер контейнера; для особых условий процесса рекомендуется приложить технологические чертежи.

Инструкции по заказу

Эта страница используется для запроса закупок, выбора технологий и предварительного проектирования проекта. Параметры страницы не могут заменить подтверждение выбора на уровне проекта; Если речь идет об опасных средах, высокой температуре и давлении, взрывобезопасных, гигиенических или сильных коррозионных условиях процесса, пожалуйста, заполните письменное техническое подтверждение перед размещением заказа.
