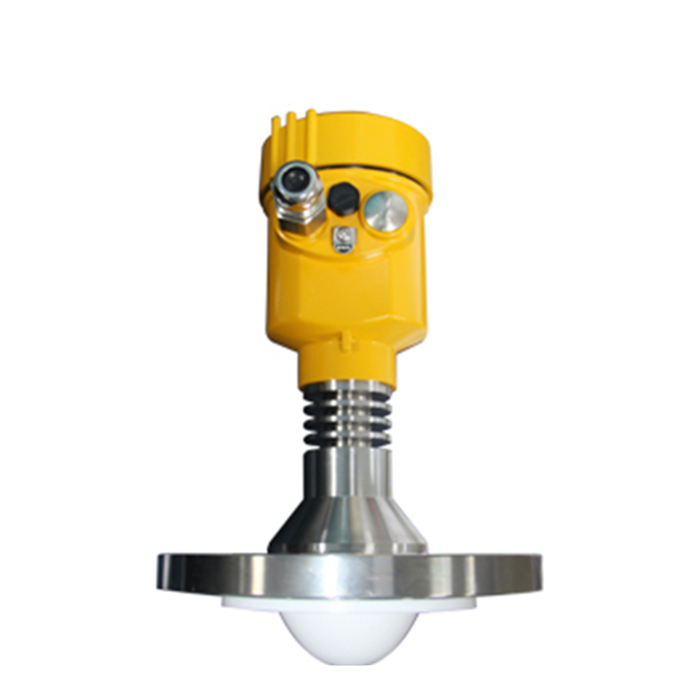

MV-RD15G Усиленный высокотемпературный радарный уровнемер 80 ГГц

сводка выбора

MV-RD15G — это усовершенствованный высокотемпературный радарный уровнемер 80 ГГц, в основном используемый для измерения уровня жидкостей и твердых тел. Эталонный диапазон составляет 0,1-30 м; 0,3-150м. Подходит для высокотемпературных силосов, резервуаров для хранения высокотемпературных жидкостей, технологических сосудов химического и металлургического комплекса. При выборе следует сосредоточиться на проверке диапазона, температуры и давления, подключения, материала, мощности и условий установки.

Обзор продукта

Усовершенствован высокотемпературный радиолокационный измеритель уровня 80 ГГц, использующий 76-мм объективную антенну PTFE и фланцевое соединение, охватывающий дальние измерения жидкостей и твердых веществ.

Принцип измерения

MV-RD15G использует измерение непрерывных волн с частотной модуляцией 80 ГГц: антенна излучает непрерывный сигнал с разверткой по частоте и принимает эхо-сигнал от поверхности среды, а прибор рассчитывает расстояние на основе разницы частот между излучением и эхо-сигналом. Высокочастотный узкий луч позволяет избежать компонентов стенок резервуара, но все же требует правильного выбора местоположения сопла, размера антенны и подавления ложного эха.

Основные преимущества

Линзовая антенна 76 мм, узкий луч 3°
Температура процесса до 200°C
Поддерживает измерение жидкостей и твердых веществ на больших расстояниях.

Сценарии использования

Высокотемпературный силос
Резервуар для хранения высокотемпературной жидкости
Технологические сосуды химико-металлургического комплекса

преимущества приложения

Закупочная проблемаАнтенна, технологическое присоединение, высокотемпературная конструкция и выходные параметры MV-RD15G будут влиять на время поставки и цену. В форме запроса должны быть указаны фактические условия процесса, а не только диапазон измерения.

техническая ценностьУзкий луч помогает уменьшить помехи, создаваемые стенками резервуаров, лестницами и мешалками, что делает его подходящим для небольших интерфейсов или сложных контейнеров; правильное положение установки по-прежнему является предпосылкой для стабильных измерений.

Стоимость эксплуатации и обслуживанияБесконтактное измерение снижает износ и загрязнение смачиваемых частей, а эхо-сигналы от пустых резервуаров, высоких положений и типичных технологических условий сохраняются во время ввода в эксплуатацию, чтобы облегчить последующую диагностику.

Технические параметры

Измерительная среда	жидкость/твердое тело
Диапазон измерения	0.1-30m；0.3-150m
технологическое соединение	Фланец≥DN80
температура процесса	-40-200℃
технологическое давление	-0.1-2.5MPa
антенна	76mm PTFE lens антенна
Точность измерения	±2mm
угол запуска	3°
Уровень защиты	IP67
центральная частота	80 GHz
Источник питания и выход	Двухпроводная система DC24V / 4-20mA / HART; опциональная четырехпроводная система AC220V, RS485/Modbus, двойное реле, FF, PROFIBUS-PA/DP
Сертификация взрывозащиты (опционально)	Ex ia IIC T6 Ga / Ex db IIC T6 Gb
Метод настройки параметров	Дисплейное программирование/Протокол Bluetooth/HART/Танковый боковой дисплей
Электрический интерфейс	M20×1. 5/1/2 ДНЯО
Выбор уплотнения	FKM/EPDM/FFKM и т. д., подтвердите в зависимости от среды и температуры.
Варианты жилья	Одна полость из алюминиевого сплава/двойная полость, одна полость из нержавеющей стали/двойная полость, одна полость из АБС-пластика

Примечание. Выше приведены справочные значения данных; Дополнительный выход, взрывозащищенный, фланцевый, уплотнительный, а также комбинации температуры и давления зависят от окончательного подтверждения выбора и кода заказа.

Руководство по выбору

Подтвердите, является ли среда жидкой или твердой, и обеспечьте диэлектрические свойства, пыль, пену, пар и условия перемешивания.
Проверьте угол луча и размер антенны в соответствии с эффективным диапазоном, установочным соплом, внутренними компонентами резервуара и формой поверхности материала.
Требования к температуре, давлению, коррозионной активности и взрывобезопасности должны проверяться в совокупности, а не только по верхнему пределу одного элемента.
Подтвердите технологическое соединение, источник питания, выходной протокол, дисплей на месте, ввод в эксплуатацию Bluetooth и материал корпуса.

диапазон спецификации:Требуется тщательное подтверждение: густая пена, сильный пар или конденсат, серьезное скопление материала в порту антенны, слишком длинная и слишком узкая труба, а также точка установки обращена к потоку подачи. При возникновении таких условий сначала следует проверить путь эхо-сигнала или предоставить чертежи площадки.

Ключевые моменты при установке и вводе в эксплуатацию

Антенна должна быть направлена вертикально на поверхность среды, насколько это возможно, избегая входного отверстия, мешалки, лестниц и ребер жесткости.
Диаметр и длина установленного сопла должны соответствовать антенне/лучу, при необходимости следует выполнить подавление ложного эха.
Во время ввода в эксплуатацию введите высоту пустого места, полное положение, тип носителя и скорость отклика и проверьте их один раз в нижнем и верхнем положениях.

Контрольный список закупок и технического подтверждения

Название среды, плотность/диэлектрические свойства, коррозионная активность, а также пена, пар, пыль, кристаллизация или скопление материала.
Размеры контейнера/канала, нормальный и максимальный диапазоны, место установки, размеры патрубка или кронштейна, внутренние компоненты и фотографии, сделанные на месте.
Комбинации температуры и давления процесса, смачиваемые материалы, уплотнения, защита, взрывобезопасные зоны и температура окружающей среды.
Источник питания, выходной протокол, система проводки, метод отображения/ввода в эксплуатацию, интерфейс системы управления и требования к аксессуарам.
При приемке рекомендуется проверить: модель паспортной таблички, технологическое присоединение, диапазон измерения, материал, мощность источника питания, сертификат взрывозащиты и отдельные документы.

FAQ

Для измерения каких сред в основном подходит MV-RD15G?

MV-RD15G предназначен для жидкостей/твердых веществ. Общие сценарии включают высокотемпературные силосы, резервуары для хранения высокотемпературных жидкостей и технологические емкости химического и металлургического комплекса. При наличии обильной пены, кристаллизации, сильного зависания или чрезвычайно низкой диэлектрической проницаемости в первую очередь следует проверить условия эхосигнала.

Каков диапазон измерения MV-RD15G?

Диапазон передачи данных MV-RD15G составляет 0,1–30 м; 0,3-150м. Выбор должен основываться на эффективной дальности действия, слепой зоне, высоте установки и аномально высоких и низких положениях, и его не следует выбирать на основе общей высоты контейнера.

Каковы допустимые температуры и давления для MV-RD15G?

Диапазон эталонных температур MV-RD15G составляет -40-200 ℃, а диапазон эталонного давления -0,1-2,5 МПа. По умолчанию верхний предел температуры и верхний предел давления не могут использоваться одновременно, а конфигурации уплотнения, фланца и взрывозащиты должны быть подтверждены в соответствии с комбинированными условиями процесса.

Как выбрать процесс подключения MV-RD15G?

MV-RD15G может относиться к фланцу ≥DN80. Окончательное соединение должно определяться с учетом размера патрубка, конструкции резервуара, размера антенны или зонда, пространства для обслуживания и коррозионной активности среды.

Можно ли подключить MV-RD15G к PLC или DCS?

Справочная выходная конфигурация MV-RD15G - двухпроводная DC24V / 4-20mA / HART; опциональная четырехпроводная AC220V, RS485/Modbus, двойная реле, FF, PROFIBUS-PA/DP. Электропитание, аналоговый или цифровой протокол, номер станции, скорость бод, а также требования к изоляции и молниезащите должны быть унифицированы перед заказом.

Какую информацию мне необходимо предоставить при запросе о MV-RD15G?

Для запросов на MV-RD15G требуются как минимум среда, диапазон, температура, давление, технологическое присоединение, материал, взрывобезопасная зона, источник питания, выходной протокол, фотографии на месте и размер контейнера; для особых условий процесса рекомендуется приложить технологические чертежи.

Инструкции по заказу

Эта страница используется для запроса закупок, выбора технологий и предварительного проектирования проекта. Параметры страницы не могут заменить подтверждение выбора на уровне проекта; Если речь идет об опасных средах, высокой температуре и давлении, взрывобезопасных, гигиенических или сильных коррозионных условиях процесса, пожалуйста, заполните письменное техническое подтверждение перед размещением заказа.
