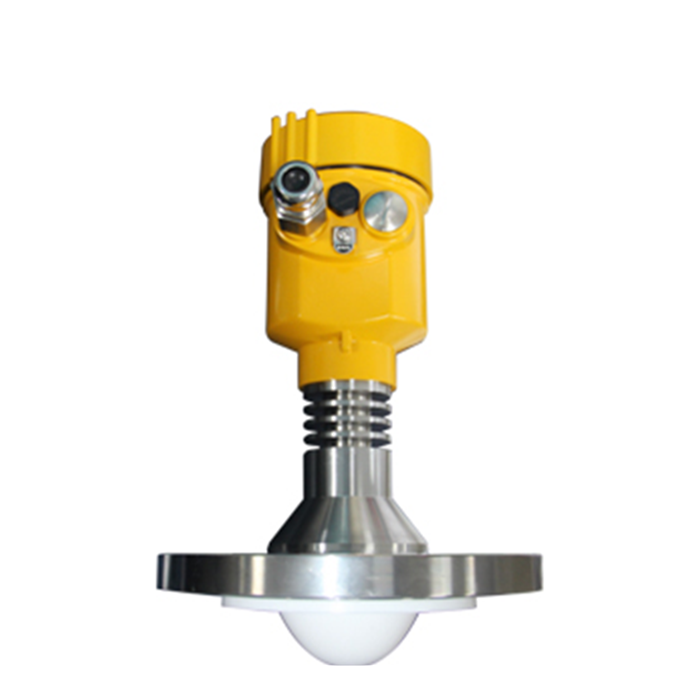

MV-RD15 Высокотемпературный радарный уровнемер 80 ГГц увеличенной дальности

сводка выбора

MV-RD15 — это высокотемпературный радарный уровнемер с широким диапазоном частот 80 ГГц, в основном используемый для измерения уровня жидкостей/твердых веществ. Эталонный диапазон составляет 0,05-30 м; 0,10-150м. Он подходит для высокотемпературных технологических условий, таких как высокотемпературные химические реакторы, резервуары-хранилища высокого давления с шаровыми кранами, расплавленная соль, доменный кокс и т. д. При выборе следует сосредоточиться на проверке диапазона, температуры и давления, соединений, материалов, производительности и условий установки.

Обзор продукта

Радарный уровнемер с широким диапазоном частот 80 ГГц используется при высоких температурах, высоких давлениях и сложных технологических условиях. Он поддерживает измерение жидкостей и твердых веществ и подходит для реакторов, резервуаров для хранения под высоким давлением и высокотемпературных силосов.

Принцип измерения

MV-RD15 использует измерение непрерывных волн с частотной модуляцией 80 ГГц: антенна излучает непрерывный сигнал с разверткой по частоте и принимает эхо-сигнал от поверхности среды, а прибор рассчитывает расстояние на основе разницы частот между излучением и эхо-сигналом. Высокочастотный узкий луч позволяет избежать компонентов стенок резервуара, но все же требует правильного выбора местоположения сопла, размера антенны и подавления ложного эха.

Основные преимущества

Можно измерять как жидкости, так и твердые вещества с максимальным диапазоном измерения 150 м.
Узкий луч 3°/4°, сильная защита от помех
Стандартная термостойкость составляет 180 ℃, высокотемпературный тип может достигать 200 ℃.

Сценарии использования

Высокотемпературный химический реактор
Резервуар высокого давления с шаровым краном
Условия высокотемпературного процесса, такие как расплавленная соль и доменный кокс.

преимущества приложения

Закупочная проблемаАнтенна, технологическое присоединение, высокотемпературная конструкция и выходные параметры MV-RD15 влияют на время поставки и цену. В форме запроса должны быть указаны фактические условия процесса, а не только диапазон измерения.

техническая ценностьУзкий луч помогает уменьшить помехи, создаваемые стенками резервуаров, лестницами и мешалками, что делает его подходящим для небольших интерфейсов или сложных контейнеров; правильное положение установки по-прежнему является предпосылкой для стабильных измерений.

Стоимость эксплуатации и обслуживанияБесконтактное измерение снижает износ и загрязнение смачиваемых частей, а эхо-сигналы от пустых резервуаров, высоких положений и типичных технологических условий сохраняются во время ввода в эксплуатацию, чтобы облегчить последующую диагностику.

Технические параметры

Измерительная среда	жидкость/твердое тело
Диапазон измерения	0.05-30m；0.10-150m
технологическое соединение	G3A 316L; Фланец из нержавеющей стали PTFE ≥DN65
температура процесса	Стандартный тип-40-180℃; высокотемпературный тип-40-200 ℃
технологическое давление	-0.1-2.5MPa
антенна	63mm/76mm PTFE lens антенна
Точность измерения	±1mm/±5mm
угол запуска	4°/3°
Уровень защиты	IP67
центральная частота	80 GHz
Источник питания и выход	Двухпроводная система DC24V / 4-20mA / HART; опциональная четырехпроводная система AC220V, RS485/Modbus, двойное реле, FF, PROFIBUS-PA/DP
Сертификация взрывозащиты (опционально)	Ex ia IIC T6 Ga / Ex db IIC T6 Gb
Метод настройки параметров	Дисплейное программирование/Протокол Bluetooth/HART/Танковый боковой дисплей
Электрический интерфейс	M20×1. 5/1/2 ДНЯО
Выбор уплотнения	FKM/EPDM/FFKM и т. д., подтвердите в зависимости от среды и температуры.
Варианты жилья	Одна полость из алюминиевого сплава/двойная полость, одна полость из нержавеющей стали/двойная полость, одна полость из АБС-пластика

Примечание. Выше приведены справочные значения данных; Дополнительный выход, взрывозащищенный, фланцевый, уплотнительный, а также комбинации температуры и давления зависят от окончательного подтверждения выбора и кода заказа.

Руководство по выбору

Подтвердите, является ли среда жидкой или твердой, и обеспечьте диэлектрические свойства, пыль, пену, пар и условия перемешивания.
Проверьте угол луча и размер антенны в соответствии с эффективным диапазоном, установочным соплом, внутренними компонентами резервуара и формой поверхности материала.
Требования к температуре, давлению, коррозионной активности и взрывобезопасности должны проверяться в совокупности, а не только по верхнему пределу одного элемента.
Подтвердите технологическое соединение, источник питания, выходной протокол, дисплей на месте, ввод в эксплуатацию Bluetooth и материал корпуса.

диапазон спецификации:Требуется тщательное подтверждение: густая пена, сильный пар или конденсат, серьезное скопление материала в порту антенны, слишком длинная и слишком узкая труба, а также точка установки обращена к потоку подачи. При возникновении таких условий сначала следует проверить путь эхо-сигнала или предоставить чертежи площадки.

Ключевые моменты при установке и вводе в эксплуатацию

Антенна должна быть направлена вертикально на поверхность среды, насколько это возможно, избегая входного отверстия, мешалки, лестниц и ребер жесткости.
Диаметр и длина установленного сопла должны соответствовать антенне/лучу, при необходимости следует выполнить подавление ложного эха.
Во время ввода в эксплуатацию введите высоту пустого места, полное положение, тип носителя и скорость отклика и проверьте их один раз в нижнем и верхнем положениях.

Контрольный список закупок и технического подтверждения

Название среды, плотность/диэлектрические свойства, коррозионная активность, а также пена, пар, пыль, кристаллизация или скопление материала.
Размеры контейнера/канала, нормальный и максимальный диапазоны, место установки, размеры патрубка или кронштейна, внутренние компоненты и фотографии, сделанные на месте.
Комбинации температуры и давления процесса, смачиваемые материалы, уплотнения, защита, взрывобезопасные зоны и температура окружающей среды.
Источник питания, выходной протокол, система проводки, метод отображения/ввода в эксплуатацию, интерфейс системы управления и требования к аксессуарам.
При приемке рекомендуется проверить: модель паспортной таблички, технологическое присоединение, диапазон измерения, материал, мощность источника питания, сертификат взрывозащиты и отдельные документы.

FAQ

Для измерения каких сред в основном подходит MV-RD15?

MV-RD15 предназначен для жидкостей/твердых веществ. Общие сценарии включают высокотемпературные химические реакторы, резервуары для хранения под высоким давлением с шаровыми клапанами, расплавленную соль, доменный кокс и другие высокотемпературные технологические условия. При наличии обильной пены, кристаллизации, сильного зависания или чрезвычайно низкой диэлектрической проницаемости в первую очередь следует проверить условия эхосигнала.

Каков диапазон измерения MV-RD15?

Диапазон данных MV-RD15 составляет 0,05–30 м; 0,10-150м. Выбор должен основываться на эффективной дальности действия, слепой зоне, высоте установки и аномально высоких и низких положениях, и его не следует выбирать на основе общей высоты контейнера.

Каковы допустимые температуры и давления для MV-RD15?

Диапазон эталонных температур для MV-RD15 составляет -40–180 ℃ для стандартного типа; -40–200 ℃ для высокотемпературного типа, а диапазон эталонного давления составляет -0,1–2,5 МПа. По умолчанию верхний предел температуры и верхний предел давления не могут использоваться одновременно, а конфигурации уплотнения, фланца и взрывозащиты должны быть подтверждены в соответствии с комбинированными условиями процесса.

Как выбрать процесс подключения MV-RD15?

MV-RD15 может относиться к G3A 316L; Фланец из нержавеющей стали PTFE ≥ DN65. Окончательное соединение должно определяться на основе размера сопла, структуры резервуара, размера антенны или зонда, пространства обслуживания и коррозионной способности среды.

Можно ли подключить MV-RD15 к PLC или DCS?

Справочная выходная конфигурация MV-RD15 - двухпроводная DC24V / 4-20mA / HART; опциональная четырехпроводная AC220V, RS485/Modbus, двойная реле, FF, PROFIBUS-PA/DP. Электропитание, аналоговый или цифровой протокол, номер станции, скорость бод, а также требования к изоляции и молниезащите должны быть унифицированы перед заказом.

Какую информацию мне необходимо предоставить при запросе о MV-RD15?

Для запросов на MV-RD15 требуются как минимум среда, диапазон, температура, давление, технологическое присоединение, материал, взрывобезопасная зона, источник питания, выходной протокол, фотографии на месте и размер контейнера; для особых условий процесса рекомендуется приложить технологические чертежи.

Инструкции по заказу

Эта страница используется для запроса закупок, выбора технологий и предварительного проектирования проекта. Параметры страницы не могут заменить подтверждение выбора на уровне проекта; Если речь идет об опасных средах, высокой температуре и давлении, взрывобезопасных, гигиенических или сильных коррозионных условиях процесса, пожалуйста, заполните письменное техническое подтверждение перед размещением заказа.
