選択の概要
TG462 は、工業現場、エネルギーのエッジ処理、環境保護、地方自治体の現場での複数の機器の集中収集が必要なプロジェクト、および現場での視覚的な操作が必要な無人キャビネットが必要なプロジェクトに適しています。そのコア構成は 5G/4G/3G/2G、イーサネットです。 2.4GHz Wi-Fi と NB-IoT はオプションで、有線および無線リンクのバックアップをサポートします。 1×WAN + 1×10/100M LAN (2×LANとして構成可能)、4×RS232、3×RS485、8×AI、4×DI、4×リレー、およびI2C、TTL、USB、TFカード、および5方向制御電源出力。インターフェースやプロトコル、国内セルラーバージョンなどを確認して採用するかどうかを決めましょう。
製品概要

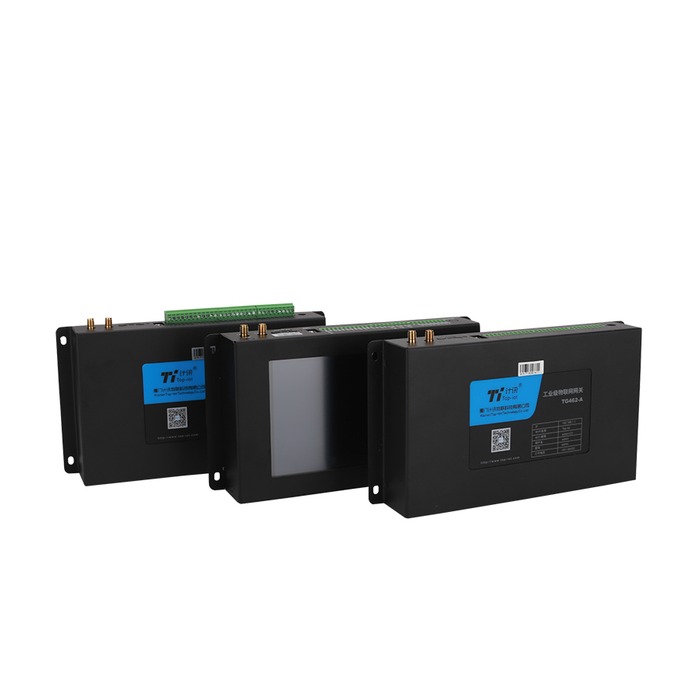

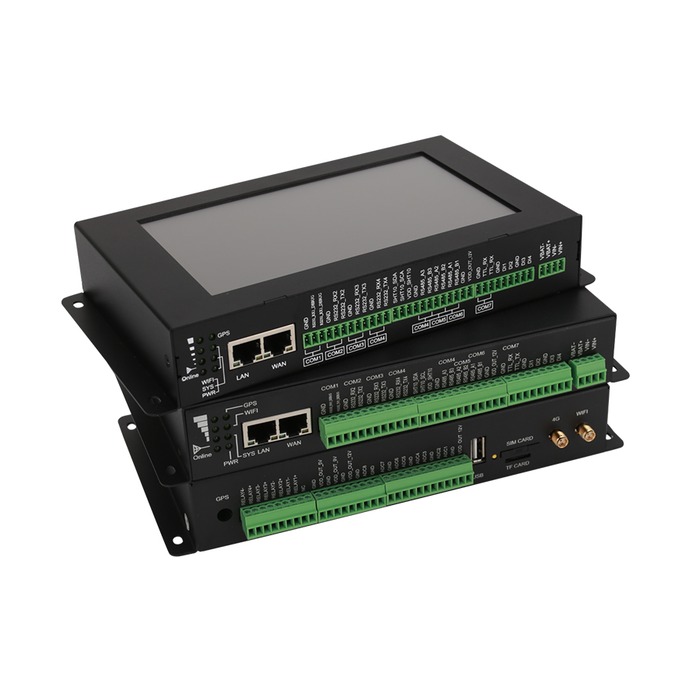

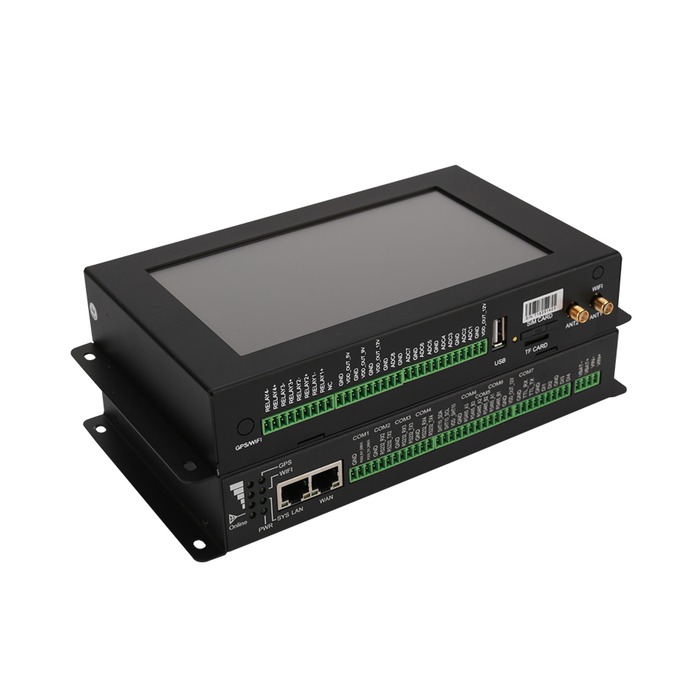

800 x 480 のタッチ画面の選択が付いている産業端の計算の入り口はデータを表示し、装置を構成し、situ の多面的なコレクションを完了するのに適しています。 シリアルメーター、シミュレーションセンサー、スイッチ、リレーロードへの同時アクセスを提供し、セルラーまたはケーブルネットワークを介して運用プラットフォームをリンクします。
調達担当者はまずこの3点を確認します。
データリンクと作業方法
オンサイト・インストゥルメンテーション、PLC、センサー、イーサネット、シリアル、またはI/Oアクセスを介して、機器はトランスミッション、プロトコル変換、キャッシュ、エッジ処理を完了し、4G/5Gまたはケーブルネットワークを介してSCADA、インテグレータソフトウェア、MQTTプラットフォームまたはオペレーティングシステムに送信されます。 安定性は、ポイントの表の設計、インタビューのラウンド、ネットワークのカバレッジ、ブリッジング戦略とプラットフォームインターフェイスに依存します。
主な利点
- オンサイトの閲覧、構成および維持のためのタッチ画面
- シリアル、AI、DI、リレーおよび外部電源インタフェースのクラスタ
- Linux システムは、Python/C 二次開発とリモートアップグレードをサポート
使用シナリオ
- 産業サイト 複数の器械のコレクション
- エネルギー、環境保護および地方自治体のサイトマージン
- 現場での可視化が必要な無人キャビネット
アプリケーションの利点
技術的パラメータ
| 製品カテゴリ | エッジコンピューティングゲートウェイ |
|---|---|
| 行動とネットワーク | 5G/4G/3G/2G、イーサネット; 2.4GHz Wi-Fi および NB-IoT はオプションで、有線および無線リンクのバックアップをサポート |
| ハードウェアインターフェース | 1×WAN+1×10/100M LAN (2×LANとして構成可能)、4×RS232、3×RS485、8×AI、4×DI、4×リレー、I2C、TTL、USB、TFカード、および5つの制御電源出力 |
| コミュニケーションと産業協定 | Modbus RTU/TCP、MQTT、OPC、HTTP、HJ212、住宅都市農村開発省のエネルギー消費規制。 IEC101/104、DL/T645、およびサードパーティ協定がプロジェクトごとに確認済み |
| 電気 | DC9～35V、標準DC12V/1.5A |
| 保護と環境 | IP30; -35~+75°C; 95% ±3% RH, non-condensing |
| サイズ & 導入事例 | 228x122. 5x38。 2mmの容器の取付け |
注意: セルラーモジュール、インターフェイス、プロトコル、ソフトウェア機能は構成により異なります。ページパラメータは、書面による技術的な確認と注文コードに基づいて最終的に使用されます。
セレクションガイド
- 800x480のタッチスクリーンがこの設定に属しているかどうかを確認し、表示および操作が必要なページを指定します。
- RS232、RS485、AI、DI、リレー、制御電源の数をケースバイケースで確認してください。再利用インターフェイスは二重にカウントできないことに注意してください。
- 4-20mAか0-5Vアナログの入力、センサーの電源および信号の検疫の条件の同一証明。
- 二次開発プロジェクトには、オペレーティングシステム、API、プロトコルライブラリ、ソースコードの境界、アップグレードモード、受諾手順など、契約に含まれている必要があります。
設置と試運転の重要なポイント
- 電源、接地、鉱山保護およびアンテナ位置の点検は完了し、現地装置へのアクセスは完了します; 電力線から通信線を分離します。
- 検証ステーション番号、ポーターレート、バリデーション場所、リポジトリ、データユニットをポイント単位で設定し、ローカルアクセスをプラットフォームへ。
- 収集サイクルの設定, レポートサイクル, キャッシュとキャッチキャップ, オフグリッドのシミュレート, オフパワーとオフサイトシナリオ.
- 構成、固体版、SIM/APN、プロトコルマッピングおよび出荷後の受諾記録の維持は、その後の交換とトレーサビリティを容易にします。
調達および技術確認チェックリスト
- オンサイト機器ブランドタイプ、数量、インタフェース、プロトコル、預金テーブル、データユニット。
- 4G/5Gオペレータ、周波数帯域、SIM/APNの固定IP/VPNの月間交通および信号のテストの結果。
- 電気供給の範囲、最高の電力消費、容器の保護、鉱山の保護、湿気および設置スペース。
- プラットフォームアドレス、レポート形式、収集/報告サイクル、ブレイクポイントリレー、リモートアップグレード、アカウント番号の特権。
- 標準および選択機能、固体版、公認の費用、annexes、品質保証および受諾方法。
FAQ
TG462は?
TG462 は、現場のデータ閲覧、マルチインターフェイスの収集を装備し、完了するのに適している 800 x 480 タッチ画面の選択の産業端の計算の入り口のために主に使用されます。 選択は最初に4Gか5Gの名前だけに基づいているよりむしろオンサイト装置、インターフェイス、議定書、ネットワークおよび電源を、確認します。
TG462はPLC、機器、センサーをアクセスできますか?
はい、ただし、実際のインターフェイスとプロトコルと一致する必要があります。基準インターフェイスは 1×WAN+1×10/100M LAN (2×LAN として構成可能)、4×RS232、3×RS485、8×AI、4×DI、4×リレー、および I2C、TTL、USB、TF カード、および 5 方向制御電源出力です。プライベート PLC プロトコルまたは特殊なプロトコルが関係する場合は、機器リストと通信ポイント テーブルを最初に提供する必要があります。
TG462対応の通信プロトコルは?
参照プロトコルには、Modbus RTU/TCP、MQTT、OPC、HTTP、HJ212、住宅都市農村開発省のエネルギー消費規制が含まれます。 IEC101/104、DL/T645、およびサードパーティプロトコルがプロジェクトごとに確認されています。一部の業界プロトコル、プラットフォーム プラグイン、または二次開発機能には、指定されたファームウェアが必要な場合があります。ご注文前にバージョン、オーソライズ、配送方法をご確認ください。
TG462の4G/5G版は国内主要通信事業者3社で直接利用できますか？
特定のモジュールおよび注文コードによって確認を要求して下さい。 プロダクト ラインは異なった国民/地域バンドを含むかもしれません; 国内プロジェクトは、モバイル、コネクティビティ、通信周波数帯域、SIM/APN、オンサイトカバレッジ、ローカルアクセス要件をチェックし、オプションの識別のために「グローバル周波数帯」を代用すべきではありません。
TG462は屋外に直接インストールできますか?
参照環境条件は凝縮なしで95% ± 3%の相対湿度のIP30、-35 75 °Cです。 IP30プロダクトは水、塵、鉱山および温度制御条件が付いている容器に取付けられ、屋外の水保護装置として使用できません。
TG462のリクエストに必要な情報は?
機器のポイント、インターフェイス数、プロトコル、リポジトリ、コレクションおよびレポートサイクル、中央プラットフォーム、セルラーオペレータ、電源、環境のインストール、リモートメンテナンスの要件、および選択機能の一覧をお知らせください。
注文方法
このページでは、オプションの機能が標準設定に書き込まれません。 セルラーバンド、業界規則、国家秘密、二次開発、認証またはプラットフォームの認可を含む場合、次のリストの前に対応するバージョンの書面による確認が必要です。
