Punti chiave per la selezione
Campo di misura 15/30/60/100/150/300 kg; sensibilità di uscita 2,0±10%mV/V. Determinare innanzitutto la portata in base al carico massimo e al numero di supporti, quindi verificare le dimensioni strutturali, i coefficienti dinamici, i materiali e i requisiti di protezione.
Panoramica del prodotto

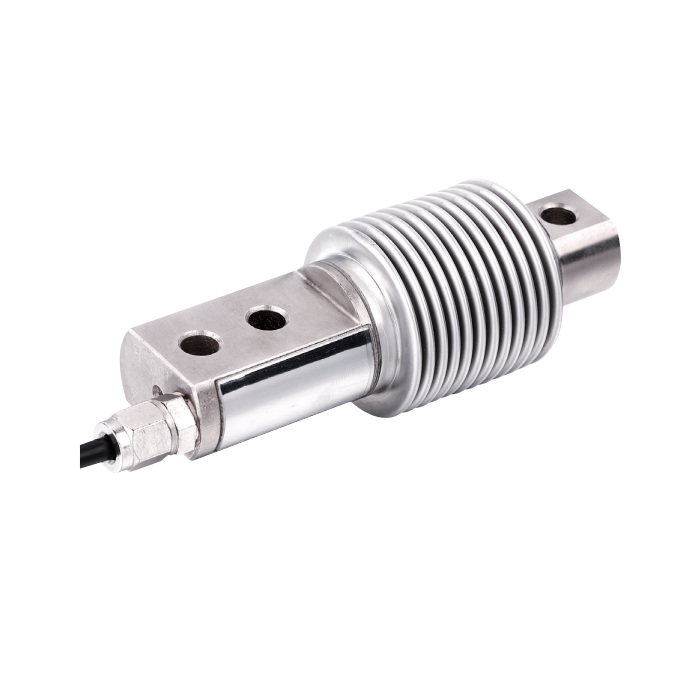

MV-LC0162 è un sensore di colonna che viene utilizzato per convertire il peso o la forza in segnali elettrici che possono essere raccolti da indicatori di pesata. È adatto per l'indagine di acquisto, la verifica di sostituzione e la selezione di progetto preliminare.
Scenari applicabili e valore di acquisto
È adatto per operazioni di pesatura pesanti come pese per autocarri, bilance ferroviarie, silos e piattaforme di grande tonnellaggio.
Quando si acquista, si dovrebbe prima controllare il carico nominale, la direzione della forza, le dimensioni dell'installazione e l'interfaccia dello strumento, e quindi determinare le specifiche in base a impatto, carico eccentrico, temperatura e condizioni di protezione. Quando si utilizza per la sostituzione, è anche necessario confermare se la posizione del foro, il sistema di fili e la sensibilità di uscita sono compatibili.
Parametri tecnici
| Carico/portata nominale | 15/30/60/100/150/300kg |
|---|---|
| Sensibilità di uscita | 2.0±10%mV/V |
| Precisione o non linearità | C3 |
| Impedenza di ingresso | 410±10Ω |
| Impedenza di uscita | 351±2Ω |
| Temperatura di lavoro | -30~+70℃ |
| Sovraccarico sicuro. | 150%F.S |
| Sovraccarico estremo | 200%F.S |
| Tensione di eccitazione/esercizio | 4~12VDC Max:15VDC |
| Materiale | acciaio legato |
| cavo | 4 Lunghezza standard: 3 m (5~500 kg) |
Passaggi di selezione
- Determinare il peso netto massimo, bilanciare il peso corporeo e il numero di supporti.
- Valutare urti, vibrazioni, carico eccentrico, carico del vento e forze aggiuntive sulla tubazione.
- Controllare la struttura, la posizione dei fori di montaggio, la direzione della forza e lo spazio disponibile.
- Abbina sensibilità di uscita, impedenza del ponte, tensione di eccitazione e interfaccia dello strumento.
- Confermare i requisiti relativi al materiale, al livello di protezione, alla temperatura e alla protezione contro le esplosioni.
Suggerimenti per l'installazione e la messa in servizio
- La superficie di montaggio deve essere piana e sufficientemente rigida da impedire al sensore di sopportare coppie e forze laterali.
- Quando si salda o si lavora con corrente elevata, non consentire il passaggio di corrente attraverso il sensore.
- I cavi devono essere tenuti lontani dalle linee elettriche e lo strato schermante deve essere maneggiato secondo lo schema di messa a terra del sistema.
- Completare le ispezioni a vuoto, a carico segmentato, a pieno carico e a rendimento zero prima di metterlo in funzione.
FAQ
Come scegliere il campo di misura di MV-LC0162?
Il carico/la gamma nominale di questo modello è 15/30/60/100/150/300kg. La selezione di ingegneria tiene conto anche del peso della bilancia, del peso massimo del materiale, dell'impatto e del carico eccentrico, e non può essere solo selezionato in base al peso normale di lavoro.
Come abbina lo strumento il segnale di uscita di MV-LC0162?
La sensibilità di uscita è 2. 0±10%mV/V, e la tensione di eccitazione o di funzionamento è 4 ~ 12VDC Max: 15VDC. Il misuratore ha bisogno di supportare il segnale Millivolt appropriato, l'impedenza del ponte e la gamma di fornitura.
Il MV-LC0162 è adatto per ambienti umidi, polverosi o esterni?
Il livello di protezione deve essere confermato secondo la versione specifica, e il materiale è acciaio legato. In ambienti esterni o di lavaggio, è anche necessario confermare la tenuta della porta di cablaggio, la prevenzione dell'accumulo di acqua e le misure anti-corrosione.
Qual è la temperatura di funzionamento consentita di MV-LC0162?
La temperatura di lavoro è -30~+70°C. Se ci sono radiazioni ad alta temperatura, condensazione a bassa temperatura o rapidi cambiamenti di temperatura sul sito, questo dovrebbe essere indicato quando si richiede.
Il sovraccarico sicuro significa che può essere utilizzato oltre la portata per un lungo periodo?
No. Il sovraccarico sicuro è 150% F. S. Questo valore viene utilizzato per il giudizio di protezione a breve termine e non significa che può operare sopra la gamma per lungo tempo.
Quali errori di pesatura sono probabilmente introdotti durante l'installazione?
Fondazioni irregolari, deviazione della direzione della forza, forza laterale, trazione e serraggio della tubazione possono causare una deriva del punto zero o una scarsa ripetibilità. Dopo l'installazione, è necessario eseguire ispezioni a vuoto, a carico segmentato e a ritorno zero.
Per quali applicazioni sono adatti i sensori a colonna?
È adatto per operazioni di pesatura pesanti come pese per autocarri, bilance ferroviarie, silos e piattaforme di grande tonnellaggio.
Cosa dovremmo prestare attenzione quando più sensori formano un sistema di pesatura?
L'intervallo di misura, la sensibilità e l'impedenza di uscita devono essere unificati, il range di regolazione dell'angolo della scatola di giunzione deve essere controllato e la forza su ogni fulcro dovrebbe essere il più uniforme possibile; il sistema dovrebbe anche considerare la disposizione di supporti fissi, semi-floating e galleggianti.
Va bene controllare l'intervallo quando si sostituisce un vecchio sensore?
No. Oltre al campo di misura è necessario verificare anche le dimensioni generali, la posizione dei fori di installazione, la direzione della forza, la sensibilità, l'impedenza di ingresso e di uscita, il sistema di cablaggio, il materiale e il livello di protezione.
Quali informazioni sulle condizioni di processo sono necessarie per l'indagine e l'ordinazione?
Si prega di fornire il massimo peso netto, peso corporeo scala, numero di supporti, carico dinamico o statico, dimensioni di installazione, uscita e alimentazione, temperatura ambiente, protezione o requisiti antideflagrante e informazioni dello strumento di supporto.
Istruzioni per l'ordinazione
Al momento dell'ordine indicare la gamma, le dimensioni della struttura/installazione, la potenza e l'alimentazione, la lunghezza del cavo, il materiale, i requisiti di protezione o antideflagrante e gli strumenti di supporto; sostanze pericolose, alta temperatura, alta pressione, forti vibrazioni o condizioni di processo igieniche richiedono una conferma tecnica separata.
