河道水位传感器原理与误差分析：雷达、超声波和静压测量如何验证

河道水位传感器原理与误差分析：雷达、超声波和静压测量如何验证

河道水位传感器提供的是水面位置的测量信息，但雷达与超声波首先测量探头到水面的距离，静压投入式传感器首先测量探头处的液柱压力。若没有正确参考高程和换算方法，不同设备的显示数据不能直接比较。

本文专门讨论物理测量链和不确定度来源，不重复整套水文遥测系统的通信、太阳能和平台架构。

水位高程、相对水位和水深不是同一个量

雷达安装在桥底时，输出距离D；若雷达参考点高程为Z_sensor，则水位高程Z_water=Z_sensor−D。水深还需要确定目标河床位置及其高程，河床冲淤后两者关系会改变。

Z_water = Z_sensor − D

示例：参考点高程105.00 m，测距8.20 m，水位高程96.80 m。

若参考点移动0.10 m，而设备仍使用旧高程，最终水位高程可产生对应系统偏差。

雷达测距的能力与误差

脉冲雷达利用传播延时，FMCW雷达利用延迟回波与发射扫频之间的拍频来估算距离。水位项目中，有效回波必须来自被测水面，而不是桥墩、岸坡或枯水期暴露的河床。

• 优点：非接触，不需要长期浸水；普通空气温度变化不直接通过声速影响雷达。

• 限制：固定结构、波束覆盖、强水花、天线凝露、结冰与漂浮物都可能影响目标跟踪。

• 中心频率高不等于所有型号具有更小测量误差；调频带宽、天线和信号处理同样重要。

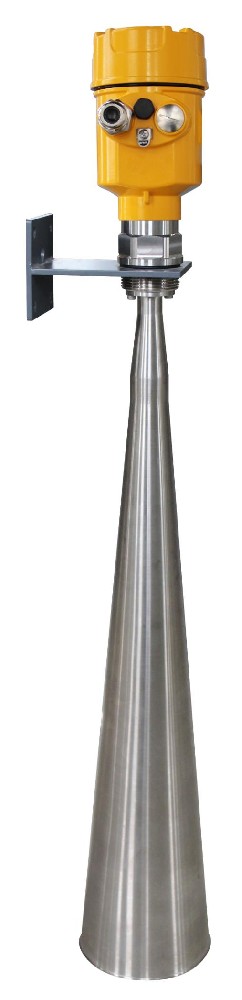

具体技术路径可参考METRAVON雷达水位计系列，并按型号核实波束与近端距离。

超声波测距为什么需要气相补偿

罐顶/桥底超声波测量的是声波在气体中往返传播时间。气体温度、组成和分层会影响声速，即使设备有温度传感器，明显的垂直温度梯度仍可能造成误差。

D = c_gas × t / 2

t为往返时间，c_gas为实际声路中的有效声速。

声束内固定物、厚泡沫、浓蒸汽及最高水位处的近端盲区还会带来其他误差。

超声波适合气相条件较稳定、声束空间充足的渠道；不是只有清水才能测，但温度和干扰条件必须匹配。

静压液位换算的密度与大气压力问题

静压传感器依据探头以上水柱压力计算液柱高度。通气表压式通常经通气电缆补偿大气压；绝压式可能需要单独的气压补偿方案。水密度随温度、盐度和悬浮物变化可能造成换算偏差。

h = P / (ρg)

P是正确补偿后的液柱压力，ρ是有效水密度，g是当地重力加速度。

探头测得的是自身以上的水柱高；要得到水位高程，还需加上探头安装高程。

• 安装探头时避开易淤积的位置，保护电缆及通气管。

• 浑水不会自动意味着无法测量，但长期泥沙覆盖和机械损伤可能导致故障。

分辨率、重复性与现场准确度

例如显示到1 mm的设备不能因此宣称±1 mm准确度；应基于相应型号数据表和现场验证确认允许误差。

现场比对与采购问答

1. 记录测点编号、测量参考点、统一高程基准和实际观测水位。

2. 在安全条件下比较本地传感器值与可靠人工水尺或其他参考观测。

3. 尽可能在不同代表性水位下对比，而不是只检查单个点。

4. 检查系统中的单位、零点偏移、输出映射与时间戳。

5. 保存验收记录，为今后支架位移或参数更改后的诊断提供基线。

雷达一定比人工水尺准确吗？

不能统一判断。人工水尺仍是可用参考，自动仪表必须按实际条件校核。

水位计能直接求出流量吗？

普通水位计不能；还需要适用的率定关系或流速与断面数据。

80GHz一定比26GHz准确吗？

不能仅凭频率判断；按型号数据、天线、带宽和现场条件验证。

安装后如何建立误差预算

工程验收不能只复述厂商在理想条件下给出的传感器准确度。应分别列出探头测距或压力测量、参考高程测量、温度/密度补偿、机械位移和数据量化或映射可能贡献的误差。

若采用多个独立误差源的统计合成，必须先确认是否独立、是否存在系统偏差，不应把所有最大误差简单按一个统一公式合并。
